고배율
산업현미경

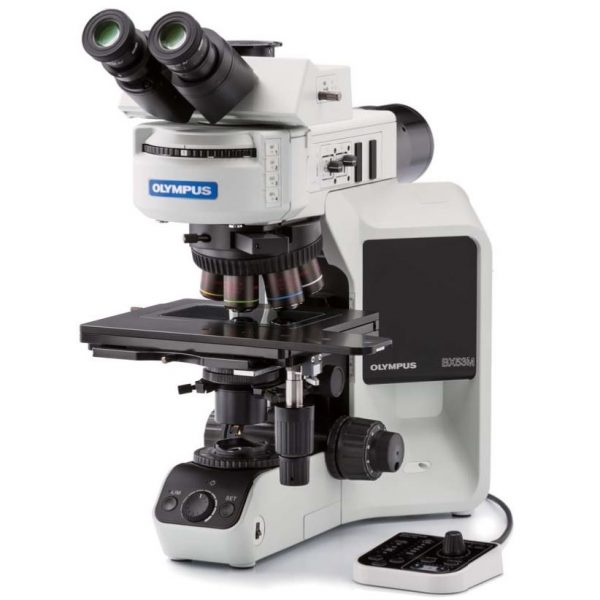

BX53M

직관적인 현미경 제어:단순한 FS 및 AS 설정

적절한 조리개 스탑 및 필드 스탑 설정을 사용하면 이미지 대비가 좋고 대물렌즈의 조리개를 최대한 활용할 수 있습니다. 범례는 관찰 방법 및 사용 목적에 따라 사용자를 올바른 설정으로 안내합니다.

초점을 빠르게 찾기

프레임의 포커스 스케일 인덱스는 초점에 빠른 접근을 지원합니다. 작업자는 접안 렌즈를 통해 샘플을 보지 않고도 초점을 대략적으로 조정할 수 있어 높이가 다른 샘플을 검사할 때 시간을 절약할 수 있습니다.

현미경 설정 복원:
코디드 하드웨어

코디드 기능은 BX53M의 시스템 설정을 올림푸스 Stream 이미지 분석 소프트웨어와 통합합니다. 관찰 방법, 조명 휘도 및 배율은 소프트웨어에 의해 자동으로 기록되고 관련 이미지와 함께 저장됩니다. 작업자는 항상 동일한 관찰 설정으로 검사를 수행할 수 있으므로 신뢰할 수 있는 검사 결과를 제공할 수 있습니다.

일관된 조명장치:
광량 매니저

초기 설정 동안, 조명장치는 코디드 조명장치 및/혹은 코디드 노즈피스의 특정 하드웨어 구성과 일치하도록 조정할 수 있습니다.

쉽고 편안한 조작

시스템 설계는 업무 효율성에 영향을 미칩니다. 독립형 현미경 사용자와 올림푸스 Stream 이미지 분석 소프트웨어와 통합된 사용자는 하드웨어 위치를 명확히 표시하는 편리한 핸드셋 제어 기능을 활용할 수 있습니다. 간단한 헨드셋을 통해 사용자는 샘플 및 수행할 검사에 집중할 수 있습니다.

Darkfield

표면 실장 보드 : DF

Darkfield를 사용하면 표본에서 산란 또는 회절 된 빛을 관찰 할 수 있습니다. 편평하지 않은 것은이 빛을 반사하는 반면 편평한 것은 어둡게 보이므로 결함이 분명하게 드러납니다. 사용자는 광학 현미경의 분해능 한계보다 작은 8nm 수준까지 미세한 스크래치 또는 결함의 존재를 식별 할 수 있습니다. Darkfield는 시편의 미세한 스크래치 또는 결함을 감지하고 웨이퍼를 포함한 거울 표면 시편을 검사하는 데 이상적입니다.

Differential Interference Contrast

에칭 된 구상 주철 : DIC

DIC는 명 시야로 감지 할 수없는 표본의 높이 차가 대비가 향상된 입체 또는 입체 영상이되는 현미경 관찰 기법입니다. 이 기술은 편광을 활용하며 특별히 설계된 3 개의 프리즘을 선택하여 사용자 정의 할 수 있습니다. 금속 구조, 미네랄, 마그네틱 헤드, 하드 디스크 미디어 및 연마 된 웨이퍼 표면을 포함하여 매우 미세한 높이 차이가있는 시편을 검사하는 데 이상적입니다.

Polarized Light

세리 사이트 : POL

이 현미경 관찰 기술은 일련의 필터 (분석기 및 편광기)에서 생성 된 편광을 사용합니다. 샘플의 특성은 시스템을 통해 반사되는 빛의 강도에 직접적인 영향을 미칩니다. 금속 구조 (예 : 구상 주철의 흑연 성장 패턴), 광물, LCD 및 반도체 재료에 적합합니다.

Fluorescence

반도체 웨이퍼상의 입자 : FL

이 기술은 특정 용도에 맞게 선택할 수있는 특수 설계된 필터 큐브로 조명 할 때 형광을 발하는 (다른 파장의 빛을 방출하는) 표본에 사용됩니다. 반도체 웨이퍼의 오염, 포토 레지스트 잔류 물 검사, 형광 염료 사용을 통한 크랙 검출 등에 적합합니다. 가시 광선에서 근적외선까지의 색수차를 보정하기 위해 선택 사항 인 apochromatic lamp housing 컬렉터 렌즈 시스템을 추가 할 수 있습니다.

Infra-Red

전극 섹션 : IR

IR 관찰은 빛의 IR 파장을 쉽게 투과시키는 실리콘 또는 유리로 구성된 전자 장치 내부를 비파괴 검사하는 데 선호되는 방법입니다.

Transmitted Light Observation

LCD 컬러 필터 : TL BF + HDR

LCD, 플라스틱 및 유리 재료와 같은 투명한 샘플의 경우 다양한 콘덴서를 사용하여 진정한 투과광 관찰이 가능합니다. 투과 된 명 시야 및 편광에서 샘플을 검사하는 것은 하나의 편리한 시스템에서 모두 수행 할 수 있습니다.

BX53MTRF-S

BX53MRF-S

BXFM

Optical system

UIS2 optical system (infinity-corrected)

Microscope frame

Illumination

Reflected/transmitted

Reflected

Focus

Stroke: 25 mm

Stroke: 30 mm

Fine stroke per rotation: 100 μm

Fine stroke per rotation: 200 μm

Minimum graduation: 1 μm

Minimum graduation: 2 μm

With upper limit stopper, torque adjustment for coarse handle

With torque adjustment for coarse handle

Max. specimen height

35 mm (w/o spacer)

65 mm (w/o spacer)

Depends on the mounting configuration

75 mm (with BX3M-ARMAD)

105 mm (with BX3M-ARMAD)

Observation tube

Wide-field FN 22

Inverted: binocular, trinocular, tilting binocular

Erect: trinocular, tilting binocular

Super-wide-field FN 26.5

Inverted: trinocular

Erect: trinocular, tilting trinocular

Reflected light illumination

Traditional observation technique

BX3M-RLAS-S

Coded, white LED, BF/DF/DIC/POL/MIX FS, AS (with centering mechanism)

BX3M-KMA-S

White LED, BF/DIC/POL/MIX FS, AS (with centering mechanism)

BX3M-RLA-S

100W halogen lamp, white LED, BF/DF/DIC/POL/MIX/ FS, AS (with centering mechanism),

BF/DF interlocking, ND filter

–

U-KMAS

White LED, 100W halogen

Fiber illumination, BF/DIC/POL/MIX

Fluorescence

BX3M-URAS-S

Coded, 100W mercury lamp, 4 position mirror unit turret, (standard: WB, WG, WU+BF etc)

With FS, AS (with centering mechanism), with shutter mechanism

Transmitted light

White LED

–

Abbe/long working distance condensers

Revolving nosepiece

For BF

Sextuple, centering sextuple, septuple, coded quintuple (optional motorized revolving nosepieces)

For BF/DF

Sextuple, quintuple, centering quintuple, coded quintuple (optional motorized revolving nosepieces)

Stage

Coaxial left (right) handle stage:

–

76 mm × 52 mm, with torque adjustment

Large-size coaxial left (right) handle stage:

105 mm × 100 mm, with locking mechanism in Y-axis

Large-size coaxial right handle stage:

150 mm × 100 mm, with torque adjustment and locking mechanism in Y-axis

Weight

Approx. 18.3 kg

Approx. 15.8 kg

Approx. 11.1 kg

(Microscope frame 7.6 kg)

(Microscope frame 7.4 kg)

(Microscope frame 1.9 kg)
