미쓰도요
형상 측정기
CV-3200S4

NEW 스트레이트 암을 채용한 검출기

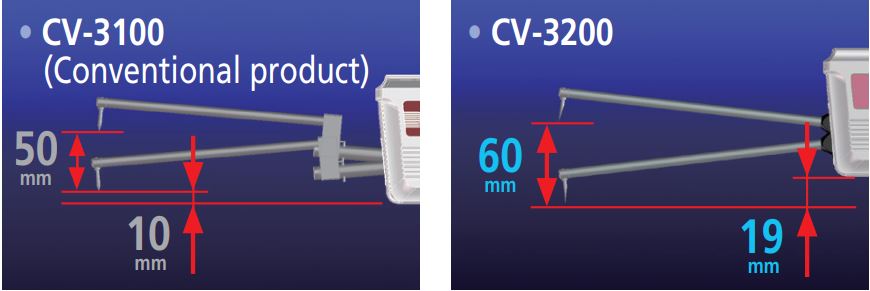

측정범위의 확대와 함께 측정물 간섭을 감소 신규 설계된 스트레이트 암은 측정물에 대한 간섭을 줄이고 Z1축(검출부) 측정 범위의 확대를 실현하였습니다.

• 편각 스타일러스 SPH-71 을 부착한 경우

                                                                    Z1축 측정 범위가 10mm 늘어남

고속 이동 시 자동 정지로 안전하게 측정

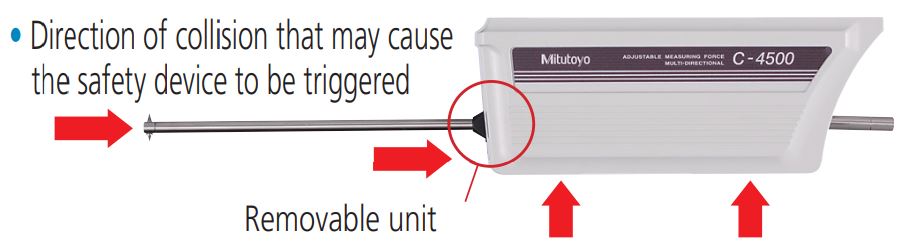

고속 이동 할 때의 안전성을 향상시키기 위하여 Z1축 검출기에 안전 장치(충돌 시 자동 정지 기능)를 탑재하였습니다. 암이 탈착부에서 떨어지거나 어긋난 경우에도 안전 장치가 작동하여 자동 정지합니다.

번거로운 교정도 일괄 교정

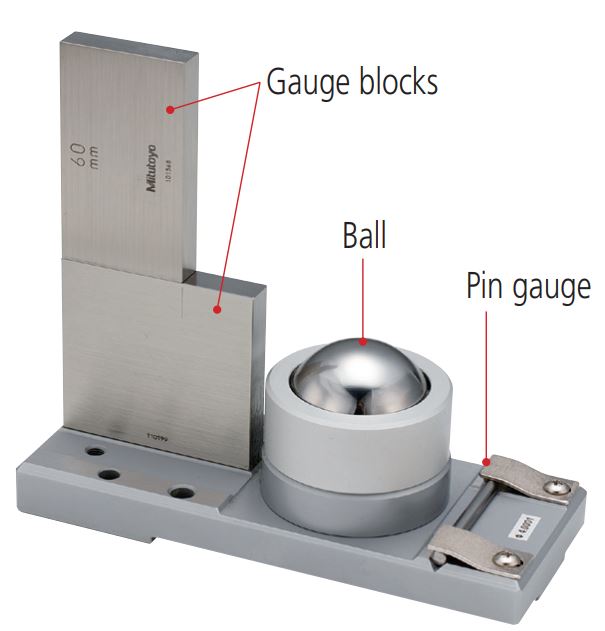

CV-3200시리즈에서는 일괄 교정 기능 전용의 교정 게이지를 사용하여 Z축 게인, 대칭성, 스타일러스 반경의 번거로운 교정 작업을 한 번에 할 수 있습니다. 또 옵션 교정키트를 사용하여 상향 측정의 교정도

• CV-3200용 교정 키트

클래스 최고 레벨의 지시 정도 달성

CV-3200 시리즈는 Z1축(검출부)에 고정도 원호 스케일이 탑재되어 있습니다. 스타일러스 선단의 원호 구동을 직독하는 것으로 검출 기구에 의한 오차를 작게 하여 고정도, 고분해능을 실현하였습니다. X축(구동부)에도 리니어 스케일을 탑재하여 풀 스트로크로 고정도 측정이 가능합니다.

지시정도 ————————————————————————————————————————————

Z1축(검출부) ： ± (1.4 + | 2H | /100) µm                  H = 측정높이(mm)

X축 (구동부) ： ±(0.8+0.01L) µm                              L = 구동길이(mm)

분해능 —————————————————————————————————————————————

Z1축(검출부) ： 0.04µm

X축 (구동부) ： 0.05µm

원점 설정 불필요로 복수 단면 측정 가능

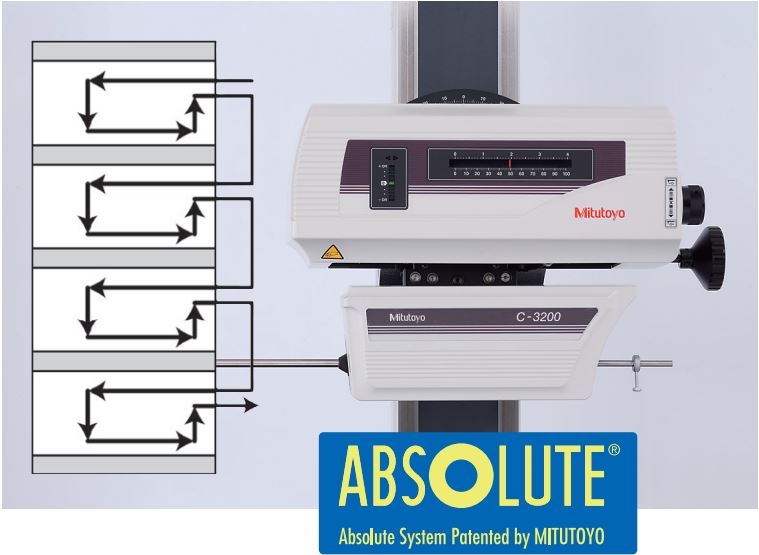

Z2축(컬럼 상ㆍ하 이동)에 ABS(절대) 스케일을 탑재하여 단차 측정이나 복수 단면 반복 측정 시의 번거로운 원점 설정이 불필요합니다.

각종 미동 기구 등으로 간단 위치 결정

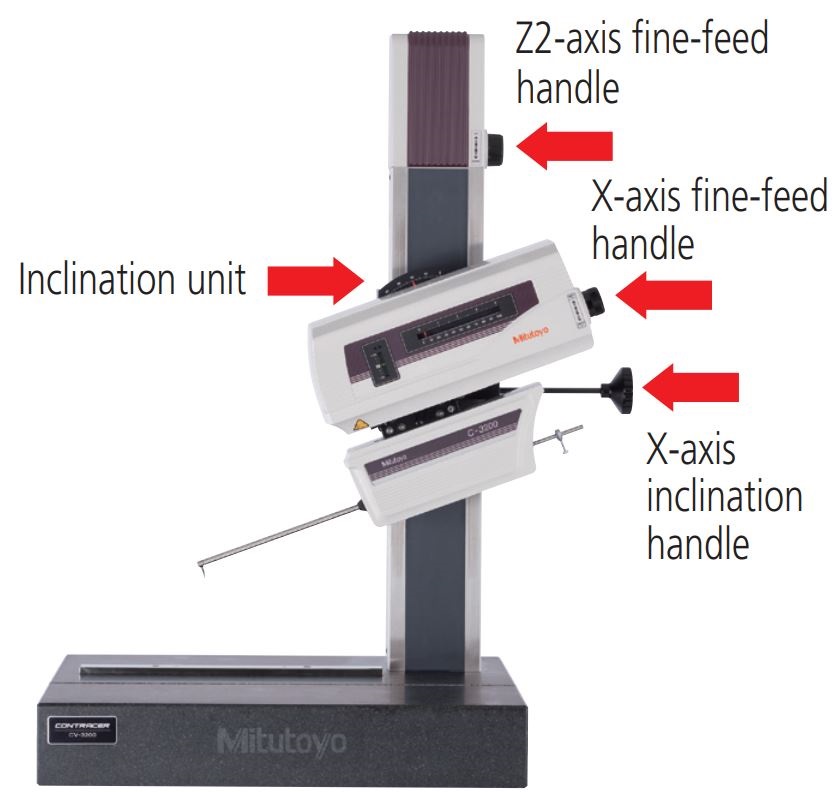

X축 구동 경사 기구, X축ㆍZ2축 각 미동 기구를 사용하여 경사면, 스몰 홀 등 측정의 효율이 높아졌습니다.

간이 CNC 기능

CNC 형상 측정기의 풍부한 옵션을 이용하여 보다 편리한 CNC 측정이 가능합니다. 각 옵션의 상세한 내용은 9페이지를 참고해 주십시오.

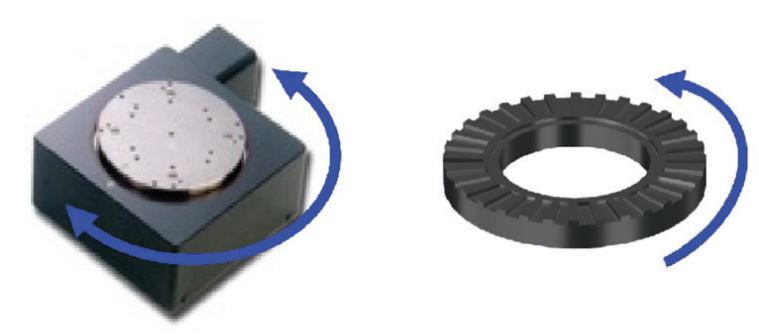

• Ø1-테이블 : 원주상의 형상 자동 측정

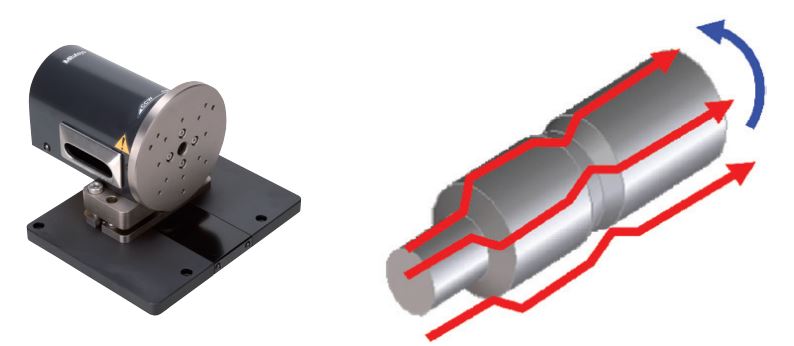

• Ø2-테이블 : 원통 측정물의 복수 단면 자동 연속 측정

사양:

*1: SPH-71 (No.354884)

*2: X측 수평 방향

*3: 본체 베이스 소재는 반려암입니다

주: 측정기 본체 구성품 일부에 자연석을 사용하여 돌 표면에 모양이 있는 경우가 있습니다.

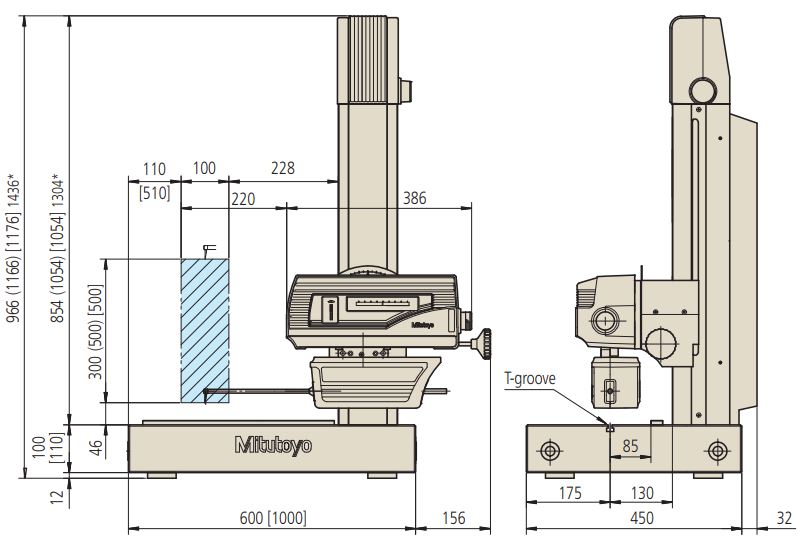

차원:
