표면 성상
측정기

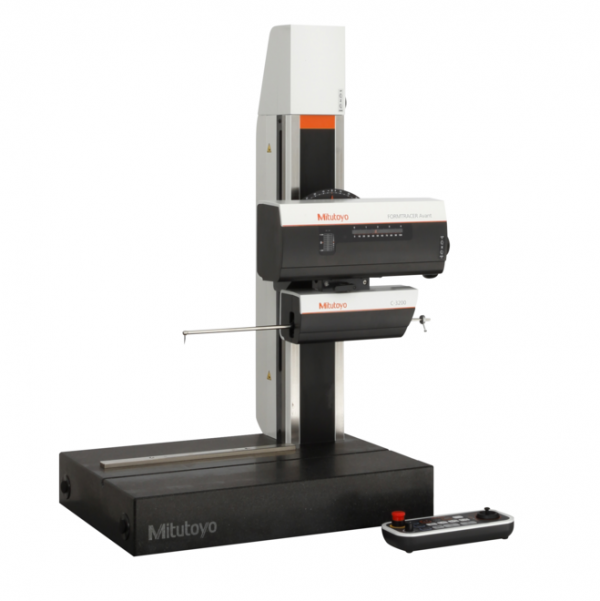

FTA-S4C3000

“보다 빠르게” 측정 시간 대폭 감소

「FORMTRACER Avant 시리즈」는 구동부와 컬럼 상하 고속 이동, 스트로크(퇴피) 속도가 향상되어 동급 최고의 구동 속도를 자랑합니다. “보다 빠름”을 요구하는 고객의 목소리에 부응하기 위해 표면 조도 측정 시에는 측정 시작부터 데이터 수집 개시까지 걸리는 조주거리를 극한까지 짧게 줄였으며, 윤곽 형상 측정 시에는 측정물 접촉부터 측정 개시까지 시간을 단축하였습니다.
종합 측정 시간을 대폭 단축하여 측정 효율성이 향상되었습니다. 이러한 속도는 현장의 생산성에 혁신을 가져옵니다.

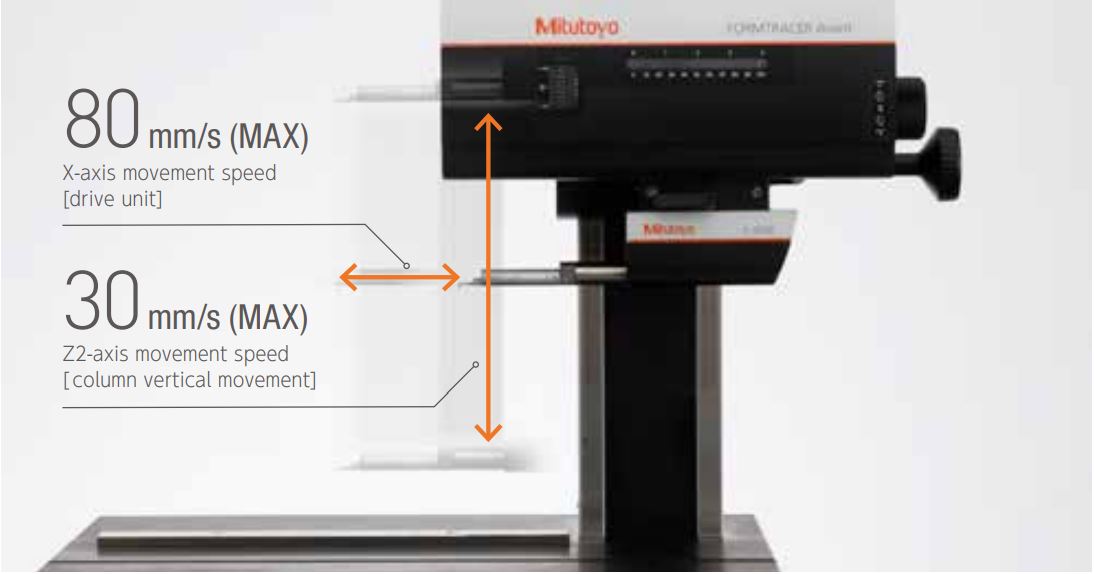

고속 구동을 통해 측정 시간 대폭 감소

X축(구동부): 80mm/s(최대) Z2축(컬럼 상하 이동): 30mm/s(최대)
이동 속도의 고속화를 통해 종합 측정 시간을 단축합니다.

종합 측정 시간 단축

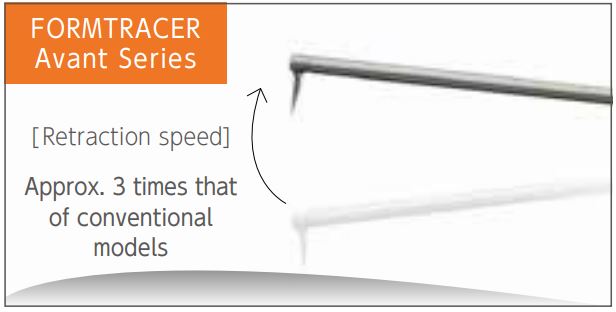

스트로크(퇴피) 속도가 기존 모델 대비 약 3배 향상되었으며 안전 운전을 고려하여 스타일러스 다운을 통해 측정물에 천천히 접촉합니다.
측정물 접촉은 측정기가 스스로 자동 검출하며 기존 모델 대비 약 3배 빠르게 측정 개시 가능 상태로 이행합니다. 측정자가 의식하지 않고 측정 시간을 큰 폭으로 단축. 측정 효율이 향상됩니다.

압도적인 기능으로 작업성 대폭 향상

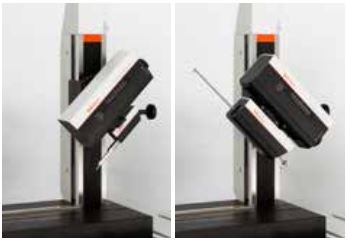

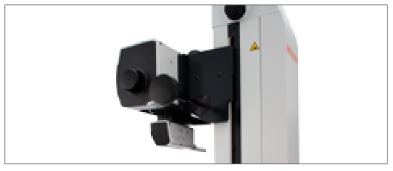

X축 구동부 경사 기구

효율적으로 경사면을 측정하기 위해 경사 각도 ±45°의 범위를 측정할 수 있는 X축 구동부 경사 기구가 장착되어 있습니다. 또한, 윤곽 검출기 C-4500 탑재 시에는 측정력을 데이터 처리부(FORMTRACEPAK)에서 지정(5단계)할 수 있으며, 웨이트 교체 장착이나 위치 조정을 통한 측정력 조정 작업이 불필요합니다. 또한, 경사 측정 자세에서도 지정한 측정력을 따릅니다.

원호 스케일

기존의 윤곽 검출기에서 측정 오차의 발생 원인이었던 원호 직동 변환 기구를 없애고 스타일러스 팁의 원호 궤도를 원호 스케일로 직접 읽을 수 있는 신개발 고정도 디지털 원호 스케일을 탑재. 암이 수평 자세가 아니더라도 고정도 측정이 가능하며, 넓은 범위의 고정도 측정이 가능. 측정 범위에 구애받지 않고 언제든 고정도 측정이 가능합니다.

케이블리스

검출기, 구동부의 케이블을 모두 본체 내에 배선하여 측정 오차 요인이었던 배선 마찰을 없애, 고정도 측정, 고속 이동에 대응합니다.

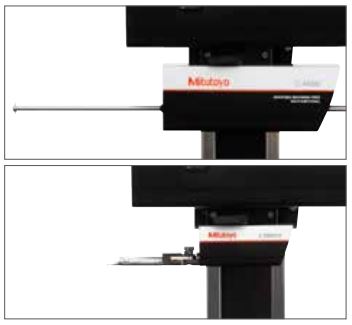

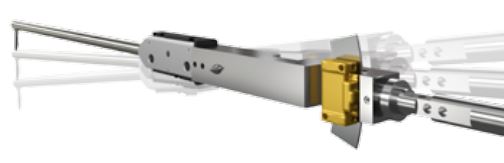

Hot swapping

윤곽 검출기와 조도 검출기의 교환 작업 시, 컨트롤러의 전원을 끌 필요가 없으며, 공구가 필요없는 탈착 기구(섬턴 클램퍼)를 통해 교체 시간이 기존의 약 1/4(약 30초)로 크게 단축됩니다. 또한, 가이드 핀에 의한 위치 결정으로 검출기 교환 시의 재현성을 높여 자동 측정 프로그램의 효율적인 운용이 가능합니다.

측정물의 특징에 맞는 최적의 측정 성능

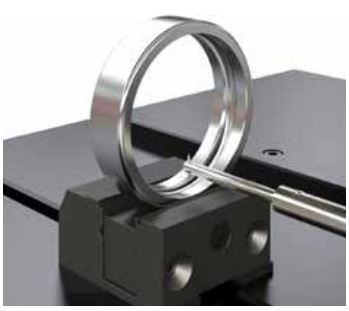

상하면 연속 측정 기능

양측 원추 스타일러스와 조합하여 상하면 연속 측정이 가능하며 지금까지 측정이 어려웠던 나사의 유효 지름 등도 상하면 연속 데이터를 사용하여 간단하게 해석할 수 있습니다. 마그넷 암, 검출기 커버 충돌 감시 기능을 통해 고속 이동 시에도 안전하게 측정할 수 있으며, 자동화 추진 옵션을 탑재하여 준비부터 측정까지 자동화하였습니다.

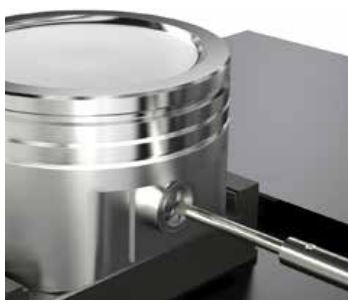

스타일러스 낙하 감지 기능

스타일러스 측정면에서 예상치 못한 낙하를 감지하여 측정을 중단함과 동시에 낙하 속도를 제어하여 스타일러스의 파손 회피를 지원합니다.

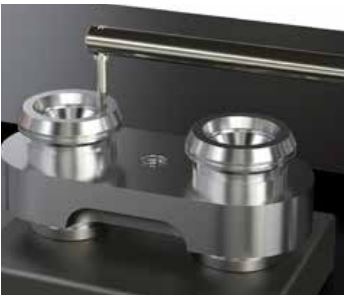

노치 연속 측정 기능

검출기의 홀드 위치를 등록할 수 있으며 등록한 홀드 위치 보다 낮아지지 않고 측정이 가능합니다. 이 기능을 통해 기계적인 스토퍼 없이도 노치가 있는 측정물을 연속 측정할 수 있습니다.

사양
