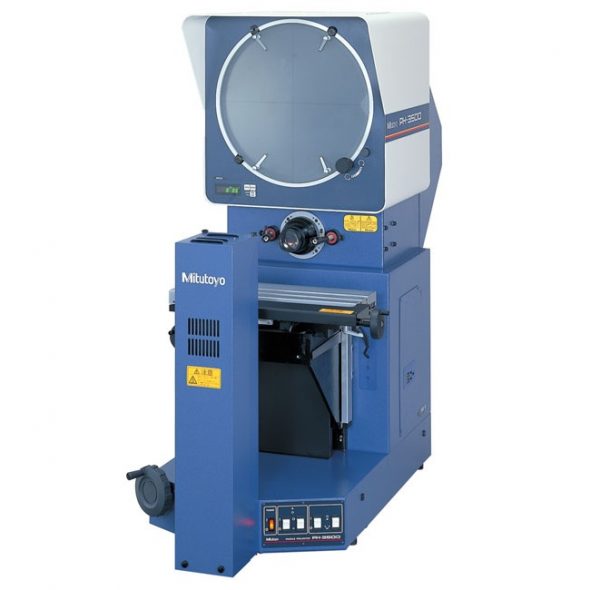

| Model | PH-3515F |
| Hình ảnh được chiếu | Hình ảnh dựng |
| Màn hình thước đo góc | Đường kính hiệu quả: 14 ”/ 353mm |
| Chất liệu màn hình: Kính mài mịn | |
| Dòng tham khảo: Dòng tóc chéo | |
| Xoay màn hình: ± 360 °, nguồn cấp dữ liệu và kẹp tốt | |
| Màn hình góc (LED): Độ phân giải: 1 ‘hoặc 0,01 ° (có thể chuyển đổi), Phạm vi: ± 370 °, Chức năng: Chuyển đổi chế độ tuyệt đối / tăng dần, Đặt 0 | |
| Thấu kính chiếu | Phụ kiện tiêu chuẩn: 10x (172-184) |
| Phụ kiện tùy chọn: 5X, 20X, 50X, 100X | |
| Độ phóng đại chính xác | Chiếu sáng đường viền: ± 0,1% hoặc ít hơn |
| Độ chiếu sáng bề mặt: ± 0,15% hoặc ít hơn | |
| Chiếu sáng đường viền | Nguồn sáng: Bóng đèn halogen (24V 150W) |
| Hệ thống quang học: Hệ thống viễn tâm | |
| Chức năng: Công tắc độ sáng 2 bước, Bộ lọc hấp thụ nhiệt, Quạt làm mát | |
| Bề mặt (Acc tùy chọn) | Nguồn sáng: Bóng đèn halogen (24V 150W) |
| Chức năng: Có thể điều chỉnh ống kính tụ điện. Bộ lọc hấp thụ nhiệt, quạt làm mát | |
| Bàn đặt mẫu XY | Hành trình trên bàn: (Trục X) 10 ”/ 254mm |
| Kích thước bàn: (X, Z) 17,7 ”x5,7” / 450x146mm | |
| Hành trình dọc: (trục Y) 6 ”/ 152mm | |
| Độ phân giải: 0,001mm / .0001 ” | |
| Đơn vị đo: Được xây dựng trong thang đo tuyến tính | |
| Tối đa tải trọng công việc: 100lbs / 45kg | |
| Nguồn cấp | 120V AC, 50 / 60Hz |
| Khối lượng | 333lbs / 150kg |
| Trang bị tiêu chuẩn | Bộ thấu kính chiếu 10x, giai đoạn làm việc, dây nguồn, bóng đèn halogen, cầu chì ống, dây nối đất, phím allen, bìa Vinyl |

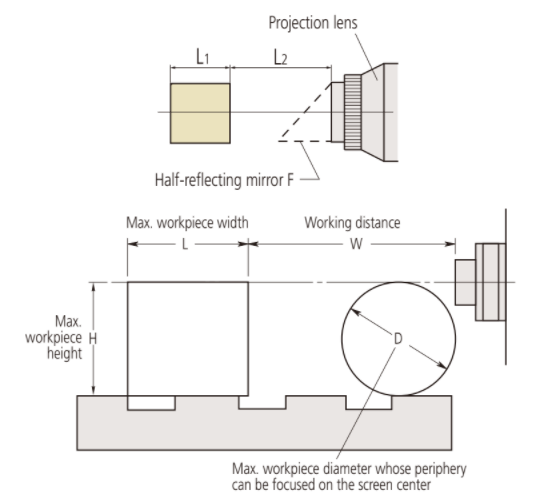

Unit: mm
| Magnification | |||||
| 5X | 10X | 20X | 50X | 100X | |
| View field | 70.6 | 35.3 | 17.65 | 7.06 | 3.5 |
| L | 175 | 235 | 235 | 80 | 109 |
| W | 160 (64) | 93 (35) | 40 | 14.6 | 9.5 |
| D | 152.4 | 152.4 | 116 | 30.4 | 19 |
| H | 152.4 | 152.4 | 152.4 | 152.4 | 152.4 |
(): Khi sử dụng chiếu sáng bề mặt
