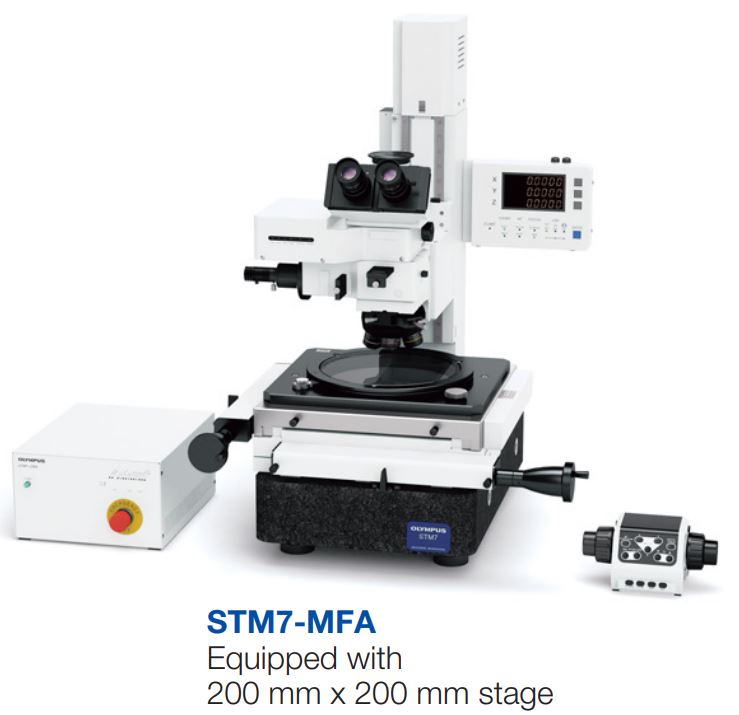

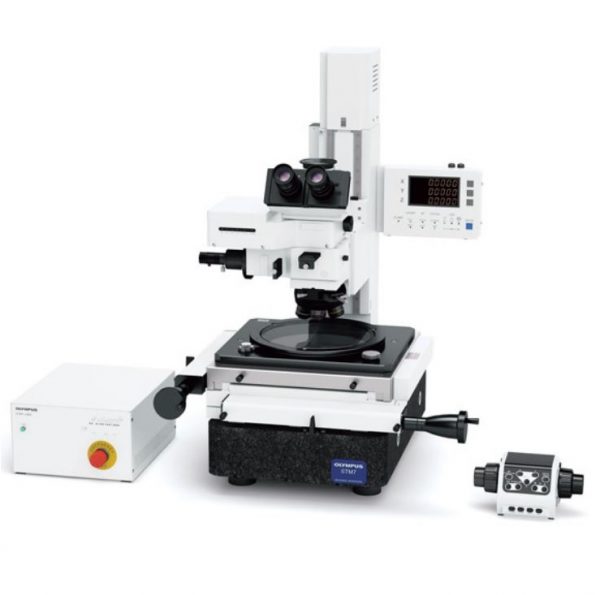

Kính Hiển Vi
Đo Lường STM7-MFA 200x200mm

Liên hệ
Kính STM7-MFA
Olympus
Liên hệ

Cho phép đặt hàng trước

Catalogue

Độ chính xác của phép đo được tăng cường với bàn đá được chế tác từ đá

Để đảm bảo hơn nữa về độ chính xác của phép đo, Kính hiển vi STM7-MFA sử dụng khung chống rung, có độ bền cao với tấm bề mặt bằng đá granit. Do sự ổn định này, các phép đo có thể được thực hiện ở các mức nhỏ hơn micrômet mà vẫn đảm bảo sai số tối thiểu.

Kính hiển vi STM7-MFA t iếp tục cung cấp phép đo 3 trục thân thiện với người dùng, độ chính xác cao với tư cách là người tiên phong trong lĩnh vực đo chiều cao

Khi công nghệ sản xuất hiện đại ngày càng trở nên thu nhỏ và chính xác, các phép đo có độ chính xác cao càng cần thiết hơn — không chỉ dọc theo trục XY nằm ngang mà còn dọc theo trục Z. Olympus đã đáp ứng những nhu cầu đó bằng cách là công ty đầu tiên nhận ra hệ thống lấy nét tự động để đo kính hiển vi bằng phương pháp tiêu điểm refl ective active.

Hiệu suất quan sát được tinh chỉnh qua nhiều năm phát triển kính hiển vi

Sê-ri STM7 sử dụng cùng một hệ thống quang học hiệu chỉnh tối ưu UIS2 được sử dụng trong các kính hiển vi quang học hiện đại. Do đó, hình ảnh quan sát được có độ phân giải cao và độ tương phản cao, quang sai được loại bỏ triệt để giúp đảm bảo phép đo chính xác đến từng chi tiết nhỏ.



Mô hình lấy nét trục Z có động cơ



Mô hình lấy nét trục Z có động cơ

Khả năng vận hành được cải thiện và giảm mệt mỏi khi xử lý đối với các phép đo độ cao và tiêu điểm khi sử dụng thiết bị lấy nét có động cơ. Các nút bấm đồng trục cho chuyển động thô và mịn mang lại cảm giác tương tự như thao tác thủ công, trong khi các mẫu máy ảnh này cũng có thể được trang bị bộ phận lấy nét tự động.

Hệ thống lấy nét đơn giản và chính xác cao với khả năng lặp lại vượt trội

Bộ điều hướng lấy nét của Olympus cung cấp phép đo chiều cao có thể tái tạo cao bằng cách chiếu một mẫu trong trường nhìn và xác định độ lệch dọc. Sai số nhẹ có thể xảy ra trong các phép đo chiều cao được thực hiện bằng quan sát bằng mắt thường, ngay cả khi tiêu điểm có vẻ sắc nét. Tuy nhiên, bộ điều hướng tiêu điểm cho phép các phép đo được thực hiện đơn giản bằng cách khớp các điểm đánh dấu, do đó làm giảm sự chủ quan của người vận hành trong kết quả đo.

Thông số kỹ thuật Kính hiển vi STM7-MFA



Khung bàn nhỏ chạy thủ công STM7-LFA

Thân Máy

Lấy nét

Phạm vi chuyển động dọc

175 mm

Chiều cao tối đa có thể đo được

120 mm (với vật kính đo lường),

175 mm*1 (với vật kính luyện kim)

Độ phân giải đo trục Z

0.1 μm

Phương pháp truyền động trục Z

Có động cơ

  • Nút FOCUS: Tốc độ di chuyển thô 8 mm / s (tối đa)
  • Núm lấy nét mịn / thô:

Tốc độ lấy nét tốt có thể được chọn từ 4 giá trị (800 μm, 400 μm, 100 μm, 50 μm)

Đèn chiếu sáng

LED illumination

Màu trắng: để chiếu sáng bằng ánh sáng phản xạ, màu xanh lá cây: để chiếu sáng bằng ánh sáng truyền qua

Ống quan sát

Ống một mắt hình ảnh dựng đứng, ống hình ảnh ba mắt dựng đứng (100: 0/0: 100)

Vật kính

Để đo kính hiển vi

MM6-OB series

Đối với kính hiển vi luyện kim

MPLFLN series, LMPLFLN series, MPLFLN-BD series, LMPLFLN-BD series

Thị Kính

MM6-OCC10X (có dây chéo, FN 22), MM6-OC10X (FN 22)

Mặt đế

Dải đo

STM7-CS300:

Trục X 200 mm, Trục Y 200 mm

Đo lường độ chính xác

(L: Chiều dài)

(3+4L/300) μm

Đảm bảo độ chính xác trọng lượng

10 kg

Màn hình hiển thị

Số Trục

3

Đơn vị

mm/μm/inch/mil

Độ phân giải tối thiểu

0.1 μm

Kích thước (W x D x H) (mm)

606 x 762 x 811

Cân nặng

 159 kg (Approx.)

Sự tiêu thụ năng lượng

100-120/220- 240V ~ 50/60Hz
0.6A/0.35A

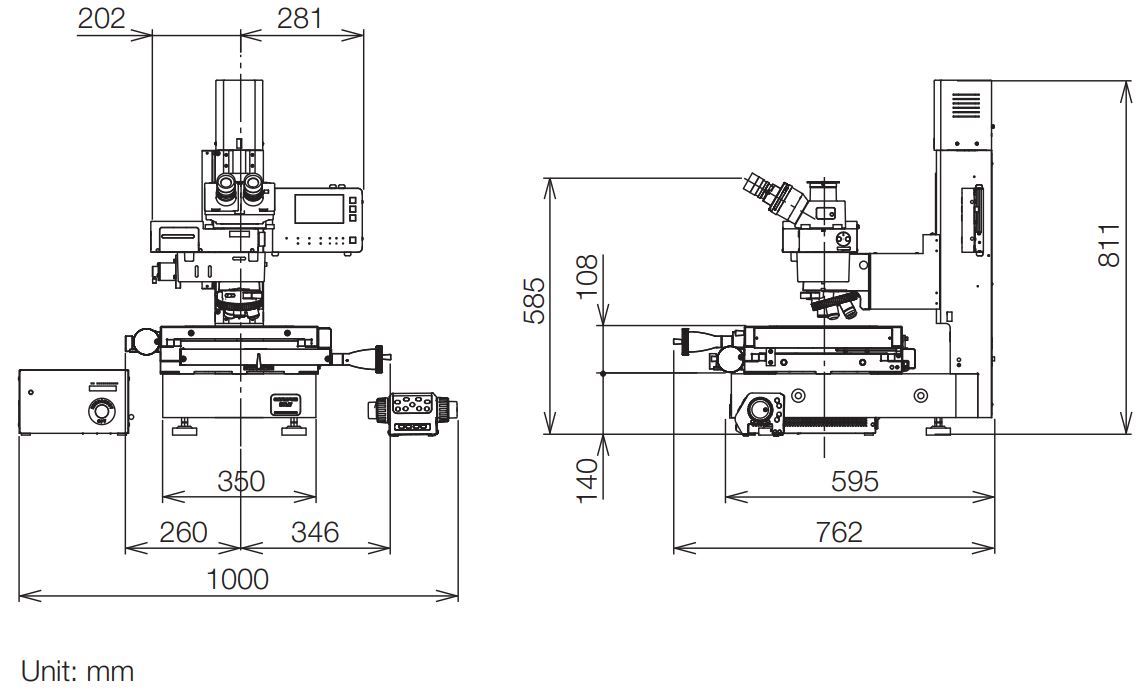

Kích thước
