Kính GX53
Olympus
Liên hệ

Cho phép đặt hàng trước

Catalogue

Phân tích nhanh các vật liệu mẫu lớn hoặc dày

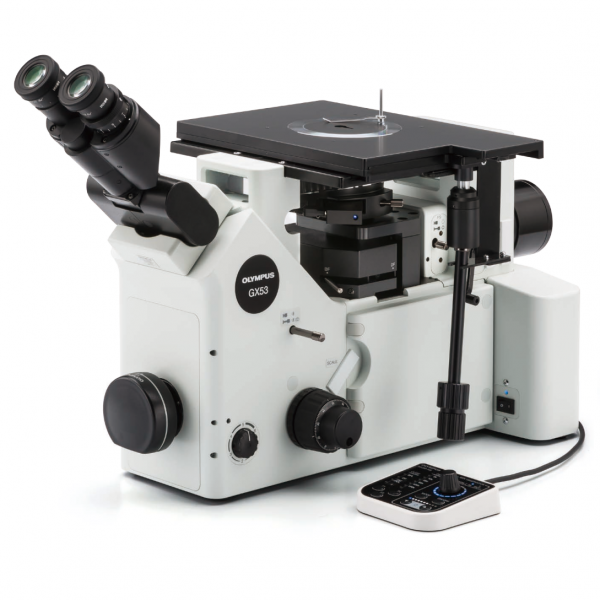

Kính hiển vi đảo ngược GX53 được sử dụng cho một loạt các ứng dụng thường thấy trong ngành công nghiệp thép, ô tô, điện tử và các ngành sản xuất khác. Kính hiển vi cho phép người dùng kiểm tra kim loại được đánh bóng và các mẫu mặt cắt chỉ bằng cách đặt chúng lộn ngược trên mặt phẳng. Mẫu không cần phải san phẳng và có thể dày, lớn hoặc nặng. GX53 mang lại hình ảnh sắc nét mà có thể khó chụp bằng các phương pháp quan sát bằng kính hiển vi thông thường. Khi kết hợp với phần mềm phân tích hình ảnh OLYMPUS Stream, kính hiển vi hợp lý hóa quy trình kiểm tra từ quan sát đến phân tích hình ảnh và báo cáo.

Công cụ phân tích nâng cao

Các khả năng quan sát khác nhau của kính hiển vi GX53 cung cấp hình ảnh rõ ràng, sắc nét, vì vậy người dùng có thể phát hiện các khuyết tật trong mẫu một cách đáng tin cậy. Các kỹ thuật chiếu sáng mới của phần mềm phân tích hình ảnh OLYMPUS Stream và các tùy chọn thu nhận hình ảnh cung cấp cho người dùng nhiều lựa chọn hơn để đánh giá mẫu và ghi lại kết quả của họ.

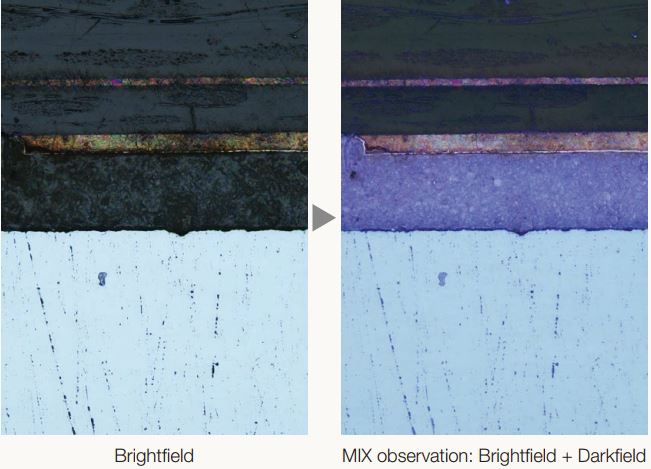

Quan sát những vật thể không nhìn được bằng mắt thường: Công nghệ MIX

Công nghệ MIX tạo ra hình ảnh quan sát độc đáo bằng cách kết hợp trường tối với một phương pháp quan sát khác, chẳng hạn như trường sáng hoặc phân cực. Quan sát MIX cho phép người dùng xem các mẫu khó nhìn thấy bằng kính hiển vi thông thường và thể hiện sự khác biệt về chiều cao thậm chí rất nhỏ của bề mặt mẫu.

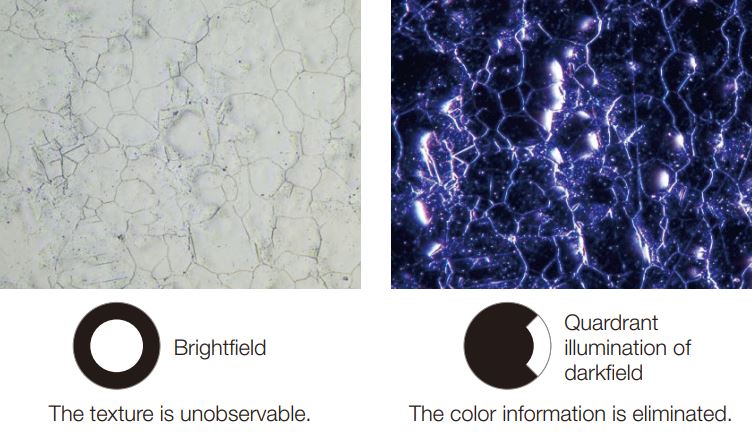

Kính hiển vi đảo ngược GX53 với đèn chiếu sáng LED hình tròn được sử dụng để quan sát trường tối có chức năng trường tối định hướng trong đó một hoặc nhiều góc phần tư được chiếu sáng tại một thời điểm nhất định. Điều này làm giảm sự che khuất của mẫu và hữu ích để hình dung kết cấu bề mặt của nó.

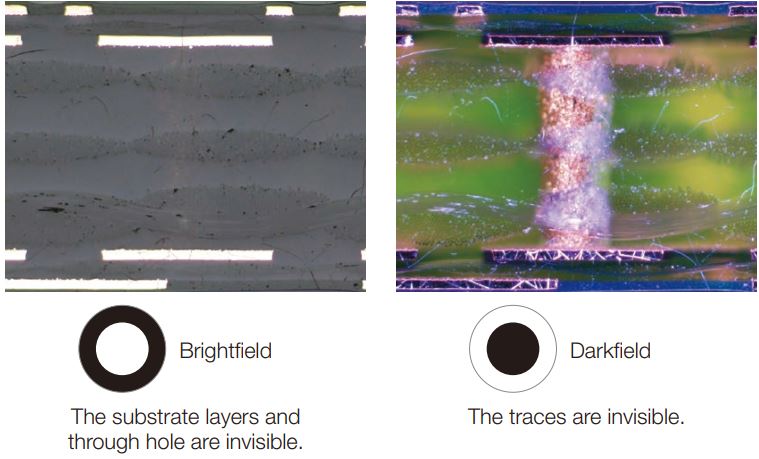

Mặt cắt của bảng mạch in

Thép không gỉ



Thân thiện với người dùng

Thiết kế công thái học tạo sự thoải mái cho người dùng

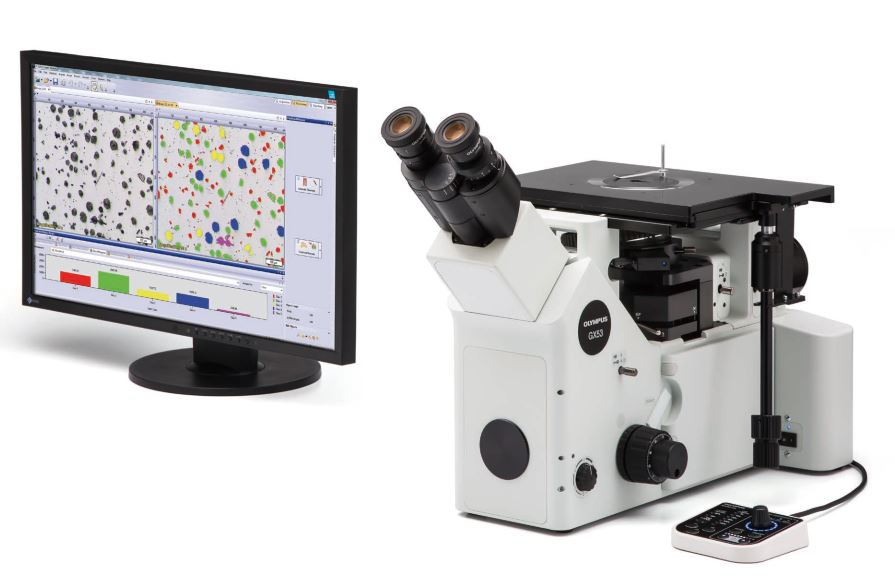

Thiết kế tiện dụng của kính hiển vi giúp người dùng thoải mái khi làm việc, góp phần kiểm tra hiệu quả hơn. Khi GX53 được sử dụng với phần mềm OLYMPUS Stream, người vận hành có thể dễ dàng thu được hình ảnh của các mẫu đa dạng, tiến hành nhiều loại phân tích và tạo báo cáo chuyên nghiệp.

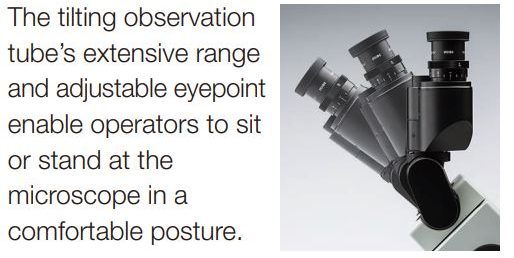

Giữ tư thế thoải mái

Quan sát các mẫu lớn, nặng

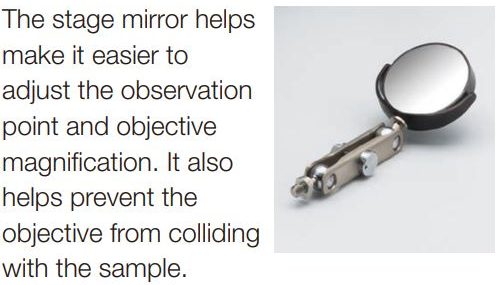

Giúp tránh va chạm khách quan

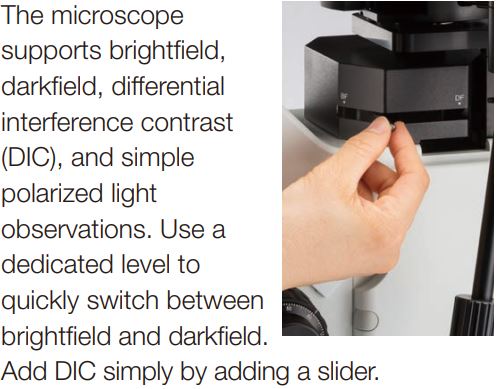

Dễ dàng chuyển đổi phương pháp quan sát

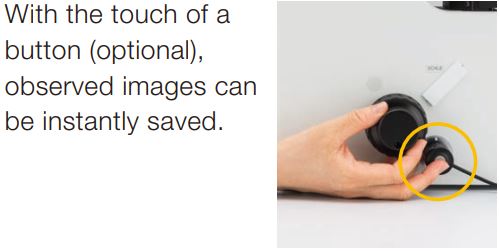

Ghi lại hình ảnh quan sát tức thì

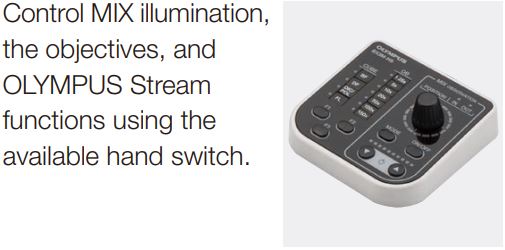

Công tắc tay thuận tiện

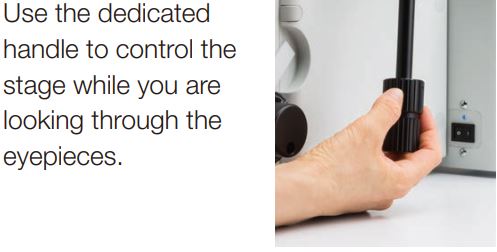

Dễ dàng kiểm soát giai đoạn trong quá trình quan sát



Các ứng dụng của Kính hiển vi đảo ngược GX53

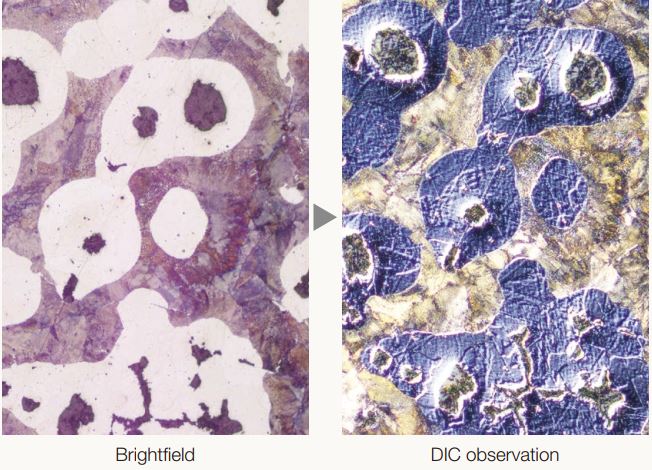

Kính hiển vi ánh sáng phản xạ trải dài trong một loạt các ứng dụng và ngành công nghiệp. Dưới đây chỉ là một vài ví dụ về những gì có thể đạt được bằng cách sử dụng các phương pháp quan sát khác nhau.

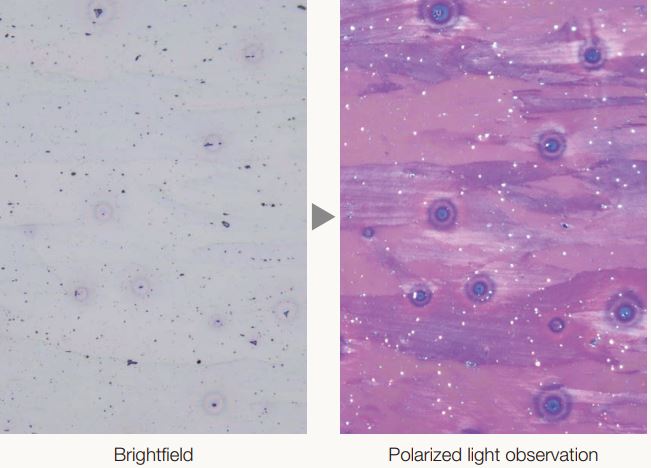

Mặt đánh bóng của hợp kim nhôm

Phân tử hình cầu trong gang

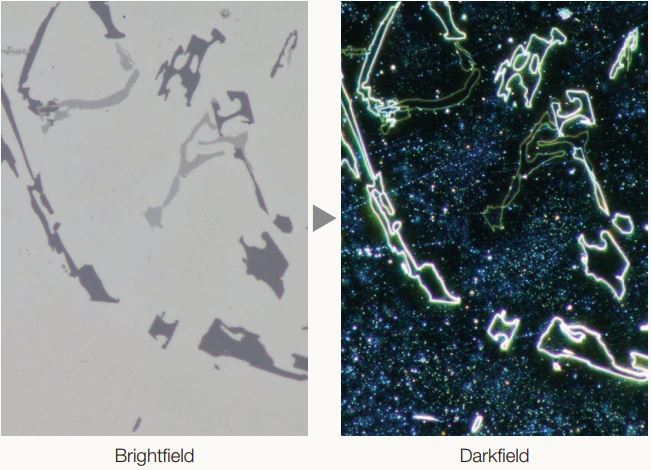

Hợp kim nhôm



Thiết bị điện





Thông số kỹ thuật Kính hiển vi đảo ngược GX53

Hệ thống quang học

Hệ thống quang học UIS2 (hiệu chỉnh vô cực)

Khung kính hiển vi

Phản xạ ánh sáng chiếu sáng Lựa chọn trường sáng / trường tối thủ công bằng đơn vị gương
Công tắc dừng trường thủ công / dừng khẩu độ với căn giữa
Nguồn sáng: Đèn LED trắng (với Bộ quản lý cường độ ánh sáng) / 12 V, đèn halogen 100 W / đèn thủy ngân 100 W / nguồn dẫn ánh sáng
Chế độ quan sát: trường sáng, trường tối, độ tương phản giao diện vi sai (DIC) * 1, phân cực đơn giản * 1, quan sát MIX (trường tối 4 hướng) * 2
* 1 Thanh trượt để sử dụng độc quyền quan sát này là bắt buộc. * 2 cấu hình quan sát MIX là bắt buộc.
Chiếu sáng bằng ánh sáng truyền qua (tùy chọn) Cần có giá đỡ cho ánh sáng truyền qua (IX2-Karaoke100: với trường dừng)
PMG3-LWCD: Bộ ngưng tụ (NA 0,6, WD 12 mm) với điểm dừng khẩu độ
Nguồn sáng: Đèn LED trắng (với Bộ quản lý cường độ ánh sáng) Đèn halogen 12 V, 100 W
Chế độ quan sát: trường sáng, phân cực đơn giản
Dấu ấn của quy mô Tất cả các cổng đã đảo ngược vị trí (lên / xuống) từ các vị trí quan sát được nhìn thấy qua thị kính
Cổng  đầu ra (tùy chọn) Hệ thống camera và DP (hình ảnh đảo ngược, bộ điều hợp camera đặc biệt cho GX)
Cổng bên đầu ra (tùy chọn) Máy ảnh, hệ thống DP (hình ảnh thẳng đứng)

Hệ thống điện

Phản xạ ánh sáng chiếu sáng
Bộ nguồn LED tích hợp để chiếu sáng bằng ánh sáng phản xạ
Quay số cường độ ánh sáng liên tục có thể thay đổi
Định mức đầu vào 5V DC, 2,5 A (Bộ đổi nguồn AC 100–240 V, AC 0,4 A, 50 Hz / 60 Hz)
Chiếu sáng bằng ánh sáng truyền qua (yêu cầu bộ nguồn BX3M-PSLED tùy chọn)
Quay số cường độ ánh sáng liên tục thay đổi theo điện áp
Định mức đầu vào 5V DC, 2,5 A (Bộ đổi nguồn AC 100–240 V, AC 0,4 A, 50 Hz / 60 Hz)
Giao diện bên ngoài (yêu cầu hộp điều khiển BX3M-CBFM tùy chọn)
Đầu nối ống nghe được mã hóa × 1
Đầu nối MIX Slider (U-MIXR) × 1
Đầu nối điện thoại (BX3M-HS) × 1
Đầu nối điện thoại (U-HSEXP) × 1
Đầu nối RS-232C × 1, đầu nối USB 2.0 × 1
Tiêu điểm Giá đỡ và bánh răng với thanh dẫn con lăn
  Tay cầm đồng trục bằng tay, thô và tốt; hành trình lấy nét 9 mm (2 mm trên và 7 mm dưới bề mặt sân khấu)
  Hành trình tay cầm mịn mỗi vòng quay: 100 μm (thang đo tối thiểu: 1 μm)
  Hành trình tay cầm thô trên mỗi vòng quay: 7 mm
  Với vòng điều chỉnh mô-men xoắn để lấy nét thô
  Với nút chặn giới hạn trên để lấy nét thô
Ống

Trường rộng (FN 22)

Đảo ngược: hai mắt (U-BI90, U-BI90CT), ba mắt (U-TR30H-2), ống nhòm nghiêng (U-TBI90)
Mũi Lỗ Brightfield: 4 đến 7 chiếc, Loại: Thủ công / Mã hóa, Căn giữa: Bật / Tắt
Brighfield / darkfield Hole: 5 đến 6 chiếc, Loại: Thủ công / Mã hóa, Căn giữa: Bật / Tắt

Bàn đặt mẫu

tay cầm bên phải cho GX (hành trình X / Y: 50 × 50 mm, tải trọng tối đa 5 kg)
tay cầm bên phải linh hoạt, giai đoạn tay cầm ngắn bên trái (mỗi hành trình X / Y: 50 × 50 mm, tải trọng tối đa 1 kg)
Hệ thống trượt (tải trọng tối đa 1 kg)
Một tập hợp các loại hình giọt nước và lỗ dài
Cân nặng Khoảng 25 kg (khung kính hiển vi 20 kg)

Môi trường

・ Sử dụng trong nhà
・ Nhiệt độ môi trường: 5 đến 40 ° C (45 đến 100 ° F)
・ Độ ẩm tương đối tối đa: 80% cho nhiệt độ lên đến 31 ° C (88 ° F) (không ngưng tụ)
  Trong trường hợp trên 31 ° C (88 ° F), độ ẩm tương đối giảm tuyến tính thông qua 70% ở 34 ° C (93 ° F), 60% ở 37 ° C
  (99 ° F), và đến 50% ở 40 ° C (104 ° F).
・ Mức độ ô nhiễm: 2 (phù hợp với IEC60664-1)
・ Loại cài đặt / Quá áp: II (phù hợp với IEC60664-1)
・ Độ dao động điện áp cung cấp: ± 10%

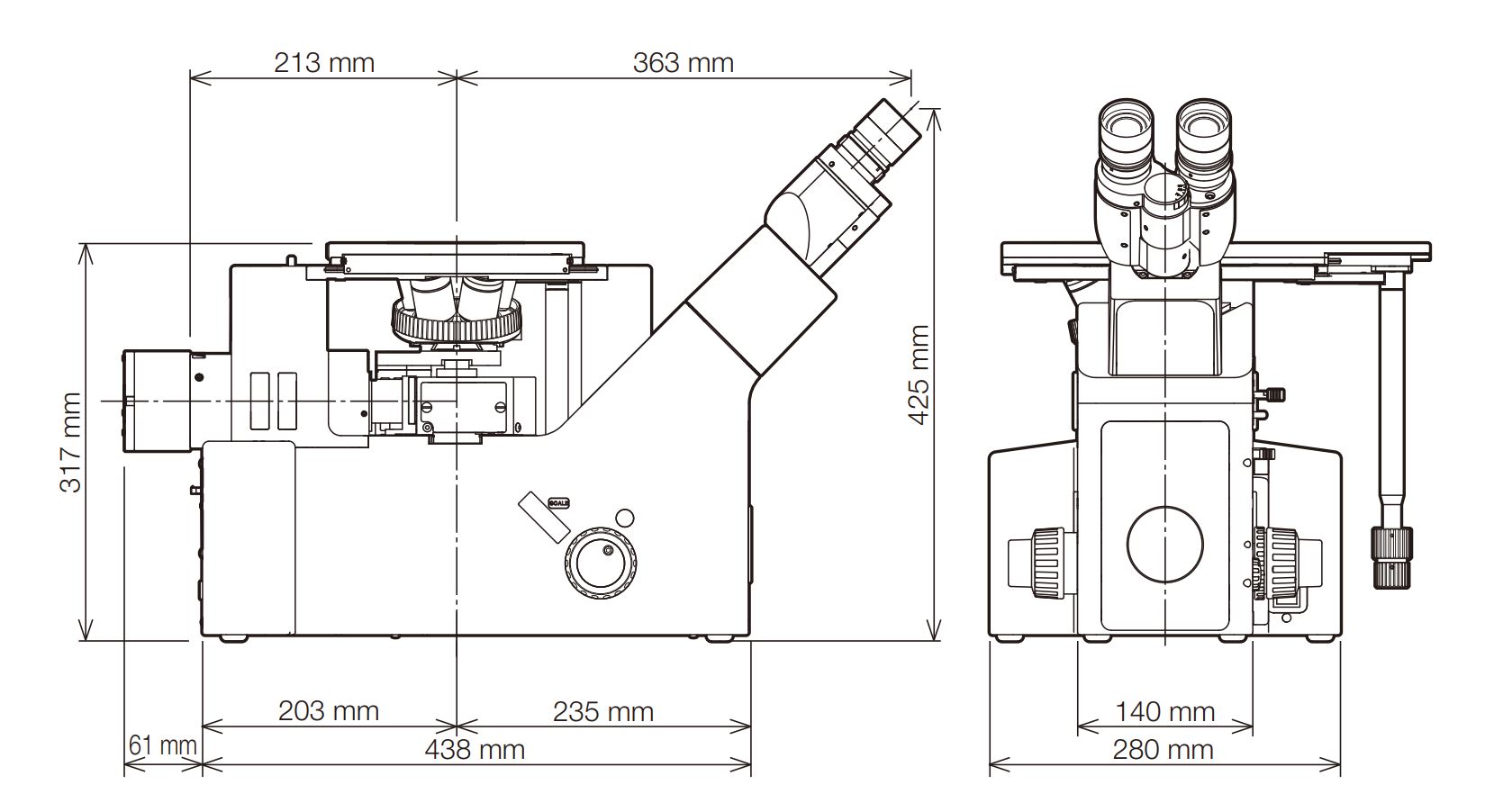

Kích thước
