Máy đo
biên dạng
CV-4500S8

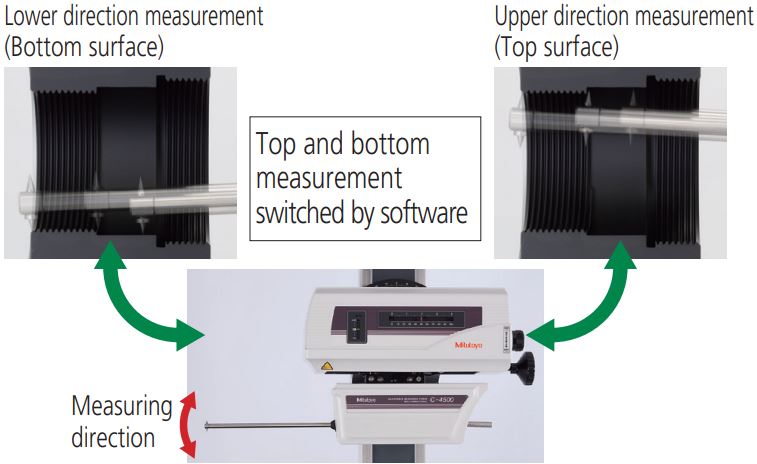

Chức năng đo liên tục đỉnh và đắy để dễ dàng đo bề mặt trên và dưới

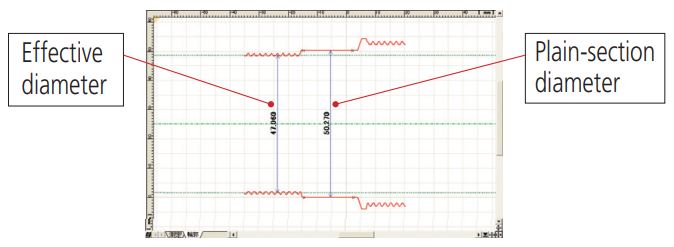

Với CV-4500S8, các bề mặt trên và dưới có thể được đo liên tục bằng cách sử dụng bút stylus hình nón hai mặt của Mitutoyo. Dữ liệu đo liên tục này có thể được sử dụng để tạo điều kiện phân tích các đặc điểm khó đo trước đây, chẳng hạn như đường kính hiệu dụng của ren vít bên trong.

Phép đo liên tục từ trên xuống dưới cho phép hiệu chuẩn một bước vô cùng đơn giản

Bộ hiệu chuẩn một bước đi kèm với Dòng CV-4500 đã được nâng cấp  cho phép dễ dàng hiệu chuẩn bút stylus hình nón hai đầu có tiếp điểm ở cả đỉnh và đắy. Công việc chính xác như hiệu chỉnh độ lợi trục Z1, đối xứng và bán kính bút stylus giờ đây có thể được thực hiện trong một thao tác duy nhất.

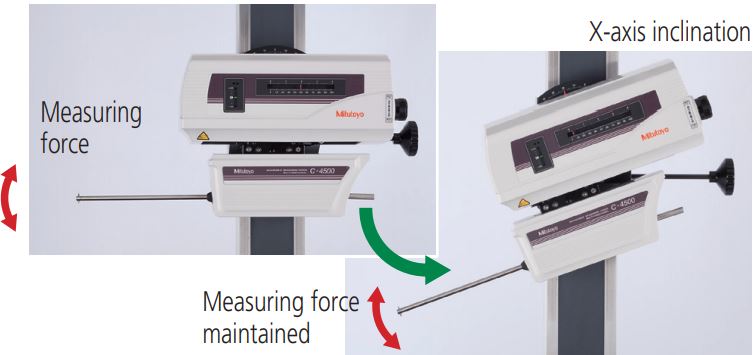

Chức năng đo lực thay đổi

Lực đo có thể được thay đổi theo 5 bước bằng cách sử dụng phần mềm được cung cấp (FORMTRACEPAK), vì vậy không cần thao tác bằng tay tác động vào máy hay vật mẫu. Dòng CV-4500S8 cũng có thể duy trì lực đo được chỉ định ngay cả khi bị nghiêng.

Độ chính xác dịch chuyển tốt nhất trong dòng

Dòng CV-4500S8 có thang đo hồ quang chính xác tích hợp trên trục Z1 (máy dò) cho phép đọc trực tiếp quỹ đạo vòng cung của đầu bút stylus, giảm thiểu lỗi cơ khí máy dò và cho phép đo độ chính xác, độ phân giải cao. Trên trục X (trình điều khiển) là một thang đo tuyến tính, cho phép đo toàn hành trình với độ chính xác cao.
Trục X (đơn vị truyền động): 80mm / s (MAX)
Trục Z2 (cột): 30mm / s (MAX)
Tổng thời gian đo có thể được rút ngắn bằng cách tăng tốc các chuyển động ngang.
Sự chính xác ————————
Trục Z1 (đơn vị dò): ± (0,8 + | 2H | / 100) μm
H = Chiều cao đo từ vị trí nằm ngang (mm)
Trục X (đơn vị truyền động): ± (0,8 + 0,01L) µm * 1
L = chiều dài ổ (mm)
Độ phân giải ————————
Trục Z1 (đơn vị dò): 0,02µm
Trục X (bộ truyền động): 0,05µm

Tính năng tự động dừng đảm bảo an toàn ngay cả khi máy đang di chuyển tốc độ cao

Đầu dò được trang bị một cơ chế an toàn (tự động dừng khi va chạm) để đảm bảo an toàn cho phép đo ngay cả khi di chuyển ở tốc độ cao. Nếu cánh tay đòn bị tháo ra hoặc dịch chuyển trong khi đo, cơ chế an toàn sẽ được kích hoạt và dừng máy ngay lập tức.

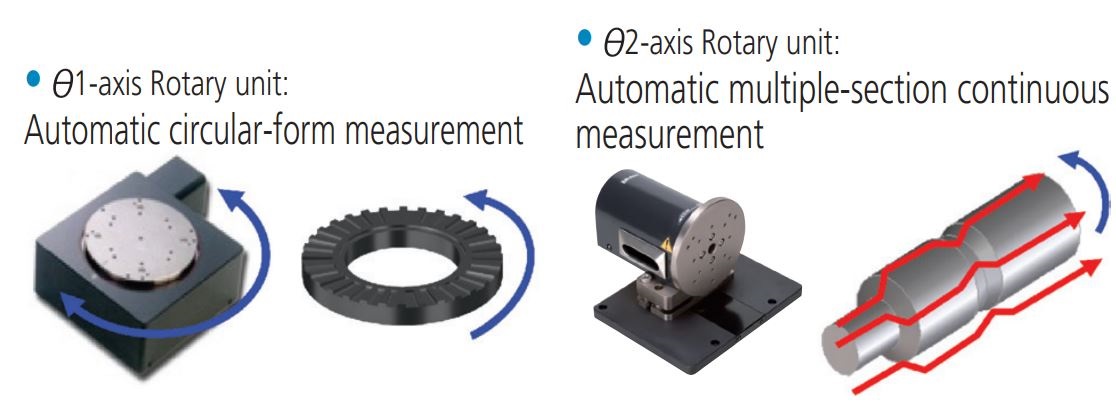

Chức năng CNC đơn giản hóa

Thông số kỹ thuật

Kích thước
