Máy đo độ nhám
SJ-210
178-562-11

Liên hệ
Máy 178-562-11
Mitutoyo
Liên hệ

Cho phép đặt hàng trước

Catalogue

Surftest SJ-210 là một thiết bị đo độ nhám bề mặt thân thiện với người dùng được thiết kế như một công cụ cầm tay có thể mang theo bên mình và sử dụng tại chỗ.

Dễ sử dụng

Màn hình LCD đồ họa màu 2,4 inch có đèn nền

Màn hình LCD màu mang lại  khả năng đọc tuyệt, hiển thị trực quan và dễ điều hướng.
Màn hình LCD cũng có đèn nền để cải thiện khả năng hiển thị trong môi trường tối.

Bố cục phím đơn giản

Surftest SJ-210 có thể được vận hành dễ dàng bằng các phím ở mặt trước của thiết bị và dưới nắp trượt.

Chức năng cao

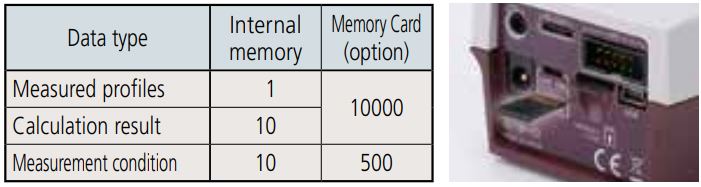

Khả năng lưu trữ dữ liệu nâng cao

Có thể lưu tới 10 điều kiện đo và một cấu hình đã đo trong bộ nhớ trong.

Thẻ nhớ tùy chọn
Thẻ nhớ tùy chọn có thể được sử dụng như một bộ nhớ mở rộng để lưu trữ số lượng lớn các cấu hình và điều kiện đo được.
Mật khẩu bảo vệ
Quyền truy cập vào từng tính năng có thể được bảo vệ bằng mật khẩu, điều này ngăn chặn các hoạt động ngoài ý muốn và cho phép bạn bảo vệ cài đặt của mình.
Hỗ trợ đa ngôn ngữ
Giao diện hiển thị hỗ trợ 16 ngôn ngữ, có thể tự do chuyển đổi.

Báo động bằng bút cảm ứng (đang chờ cấp bằng sáng chế ở Nhật Bản)
Chuông báo sẽ cảnh báo bạn khi khoảng cách đo tích lũy vượt quá giới hạn đặt trước.

Các tính năng phân tích và hiển thị mở rộng

Tuân thủ nhiều tiêu chuẩn ngành
Surftest SJ-210 tuân thủ các tiêu chuẩn sau: JIS (JIS-B0601-2001, JIS-B0601-1994, JIS B0601-1982), VDA, ISO-1997 và ANSI.

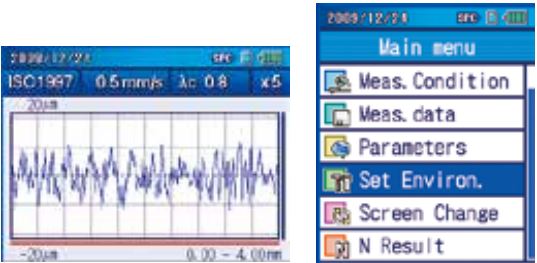

Hiển thị hồ sơ đã đánh giá và dữ liệu đồ họa
Ngoài các kết quả tính toán, Surftest SJ-210 có thể hiển thị kết quả tính toán mặt cắt và các biên dạng được đánh giá, đường cong tải và đường cong phân phối biên độ.

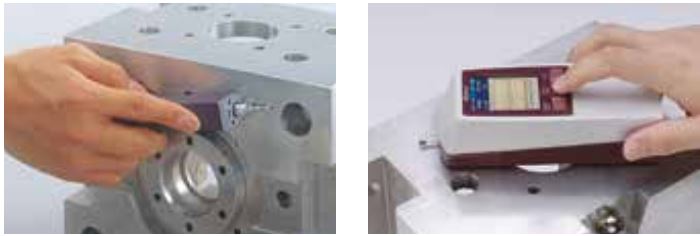

Lợi thế về tính di động của thiết bị chạy bằng pin khi thực hiện các phép đo độ nhám bề mặt trên sàn xưởng.

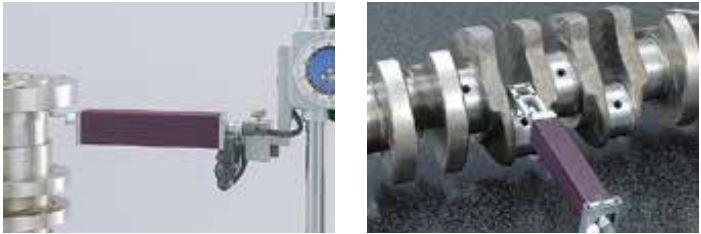

Có khả năng thực hiện các phép đo theo bất kỳ hướng nào, bao gồm cả thẳng đứng và lộn ngược. Các phụ kiện tùy chọn, chẳng hạn như bộ chuyển đổi thiết bị đo chiều cao, cho phép các phép đo được thực hiện hiệu quả trong các tình huống và thiết lập khác nhau.

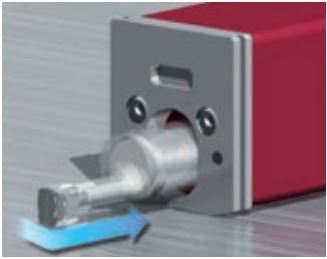

•Bộ truyền động tiêu chuẩn

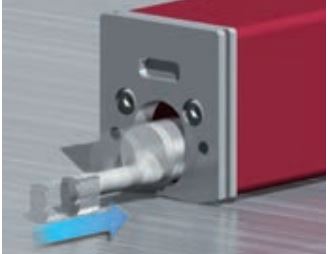

• Bộ truyền động phổ biến.







•Bộ truyền động theo dõi ngang
Phù hợp nhất để đo các tính năng của phôi hẹp, được bao bọc như vòng bi trục khuỷu, các bộ phận EDM, v.v. (Bằng sáng chế đã đăng ký tại Nhật Bản)

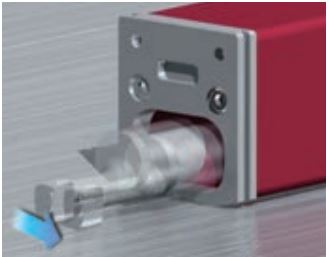

Bộ truyền động có thể thu vào
• Máy dò ở vị trí thu vào khi nghỉ nên không bị hư hại khi lắp vào đối tượng có hình dạng không thể dễ dàng nhìn thấy, chẳng hạn như lỗ mù, v.v.



Thông số kỹ thuật

Model: SJ-210
Máy đo lực: 0,75 mN
Góc đầu bút cảm ứng: 60 °
Bán kính đầu bút cảm ứng: 2 µm
Cân: 500 g
Hành trình: 17,5 mm,
5,6 mm [loại S]
Tốc độ đo: Đo: 0,25 mm / s; 0,5 mm / s; Quay trở lại: 0,8 mm / s
Phạm vi đo: 16 mm,
4,8 mm [loại S]
Chiều dài cáp: 1 m
Phương pháp đo: Phương pháp cảm ứng
Phạm vi: 360 µm
Bút cảm ứng: Diamond Tip
Bán kính trượt: 40 mm
Hồ sơ: Cấu hình chính (P), Cấu hình độ nhám (R), DIN 4776
Phạm vi hiển thị: Ra, Rq: 0,01 µm – 100 µm
Ry, Rz, Rt, R3z, Rvk, Rpk, Rk, Rp:
0,02 µm – 350 µm
Vo: 0 – 10 (mm3 / cm2)
S, Sm: 2 µm – 4000 µm
Pc: 2,5 / cm – 5000 / cm
Mr 1, Mr 2: 0 – 100%
ông: 1 – 100%
Tiêu chuẩn độ nhám: DIN, ISO, ANSI, JIS
Chiều dài lấy mẫu (L): 0,25 mm, 0,8 mm, 2,5 mm
Không. chiều dài lấy mẫu (L): x 1, x 3, x 5, x L
Bộ lọc kỹ thuật số: 2CR-75%, 2CR-75% (pha đã hiệu chỉnh)
Chiều dài cắt: lc: 0,25 mm, 0,8 mm, 2,5 mm, ls: 2,5 µm, 8 µm
Giới hạn chịu đựng: giới hạn trên / dưới
Giao diện: Giao diện RS-232 C cho đầu vào / đầu ra, đầu ra DIGIMATIC
Nguồn cấp: Thông qua bộ đổi nguồn AC (DC 7,5 V 1,5 W) tích hợp hoặc pin có thể sạc lại
Chức năng: Có thể chuyển đổi giữa 16 ngôn ngữ: tiếng Nhật, tiếng Anh, tiếng Đức, tiếng Pháp, tiếng Ý, tiếng Tây Ban Nha, tiếng Bồ Đào Nha, tiếng Séc, tiếng Ba Lan, tiếng Hungary, tiếng Thổ Nhĩ Kỳ, tiếng Thụy Điển, tiếng Hà Lan, tiếng Hàn Quốc, tiếng Trung phồn thể, tiếng Trung giản thể
Bán kính: 2 µm
Tự động ngủ: Tự động sau 30 giây
Inch-Metric: Hệ mét

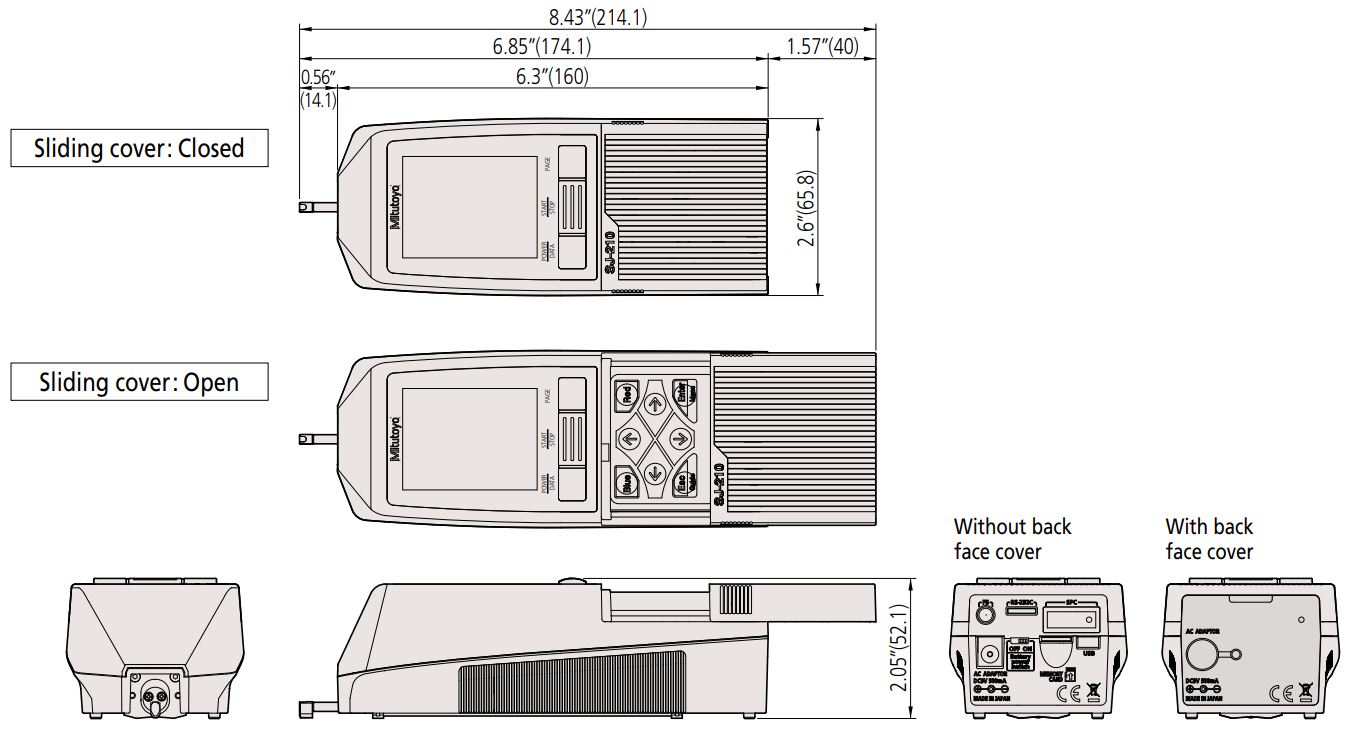

Kích thước
