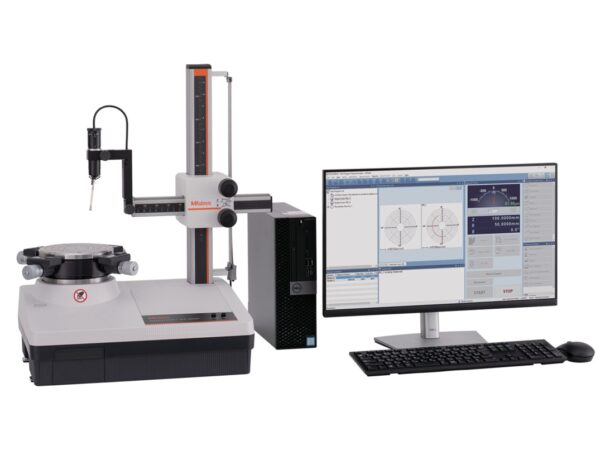

• Máy đo độ tròn RA-120 có độ chính xác quay tốt nhất trong phân khúc về độ tròn loại nhỏ gọn dụng cụ đo lường
• Điều chỉnh tốt trên cả hai trục X và Z
• Nhiều phân tích thông qua hoạt động đơn giản
• D.A.T. chức năng * ngoại trừ thiết bị định tâm / cân bằng: Loại đầu micrô analog
• Trục Z được chia tỷ lệ
• Đo lường liên tục ID và OD
• Vòng bi khí có độ chính xác cao
• Máy dò phạm vi rộng
• Thiết lập đơn giản và hiển thị kết quả
• Máy in tích hợp
• Hỗ trợ 16 ngôn ngữ

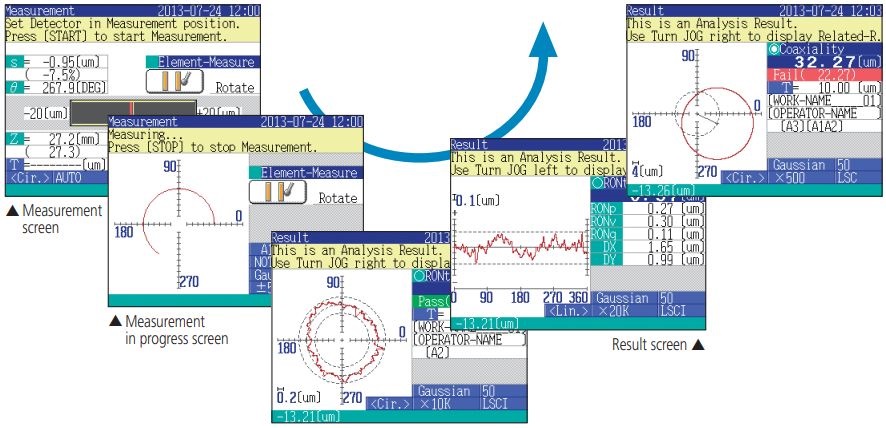

Màn hình LCD màu lớn có đèn nền hiển thị kết quả đo và đồ thị dễ hiểu. Có thể kiểm tra các biểu mẫu và có thể thiết lập xử lý khía cạnh trong khi quan sát các biểu đồ được hiển thị.

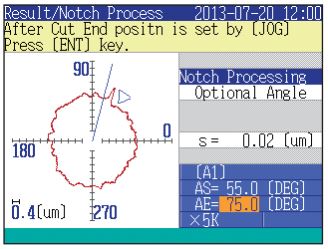

RA-120 có thể bị loại trừ khỏi phân tích những dữ liệu không mong muốn, chẳng hạn như dữ liệu được tạo ra bởi các vết khía hoặc vết xước. Chọn giữa [Cài đặt tự động] và [Cài đặt tùy ý].
| Model | RA-120 |
| Bàn xoay | |
| Độ chính xác khi quay: | (0,04 + 6H / 10000) µmH: Chiều cao đầu dò (mm) |
| Tốc độ quay: | 6 vòng / phút |
| Đường kính đầu bảng: | ø 1,96 ”(150mm) |
| Dải định tâm | : ± .12 ”(3mm) |
| Khoảng cân bằng: | ± 1 ° |
| Đường kính thăm dò tối đa: | ø 11 ”(280mm) |
| Đường kính phôi tối đa: | ø 17,3 ”(440mm) |
| Trọng lượng phôi tối đa: | 55 lbs (25kg) |
| Cột dọc (trục Z) | |
| hành trình trục dọc: | 11 ”(280mm) |
| Cấp dưỡng | 1.18 ”(30mm) / vòng quay. (thô) 0,039 ”(1mm) / vòng quay. (tốt) |
| Chiều cao thăm dò tối đa: | 11 ”(280mm) từ đầu bàn xoay |
| Độ sâu thăm dò tối đa: | 3,94 ”(100mm) (ID tối thiểu: 1,18” (30mm) |
| Cánh tay ngang (trục X) | |
| hành trình ngang: | 65 ”(165mm) (Bao gồm phần nhô ra 1” (25mm) của tâm quay bàn xoay) |
| Đầu dò và bút cảm ứng | |
| Phạm vi đo: | ± 1000μm |
| Lực đo: | 7 đến 10mN |
| Bút cảm ứng tiêu chuẩn: | 12AAL021, bóng cacbua, ø1,6mm |
| Hướng đo: | Hai hướng |
| Điều chỉnh góc bút cảm ứng: | ± 45 ° (với các vạch chia độ) |
| Đơn vị phân tích dữ liệu: | |
| Các điểm lấy mẫu dữ liệu: | 3.600 điểm / vòng quay |
| Các mục phân tích dữ liệu: | Độ tròn, Độ đồng trục, Độ đồng tâm, Độ phẳng, Đường chạy tròn (hướng tâm), Đường chạy tròn (hướng trục), Độ vuông (so với trục), Độ vuông (so với mặt phẳng), Độ lệch độ dày, Độ song song |
| Các vòng tròn tham chiếu để đánh giá độ tròn: | Thiết bị ghi LSC, MZC, MIC, MCC: |
| Thiết bị ghi: | Máy in dòng nhiệt tích hợp |
| Độ phóng đại ghi: | X5 đến X200.000, Tự động |
| Giảm độ nhám thành phần: | Bộ lọc thông thấp, bộ lọc thông dải |
| Tuýt lọc: | 2CR-75%, 2CR-50%, 2CR-75% (hiệu chỉnh pha) 2CR-50% (hiệu chỉnh pha), Gaussian, bộ lọc TẮT |
| Giá trị cắt: | 15upr, 50upr, 150upr, 500upr, 15-150upr, 15-500upr |
