Cho phép đặt hàng trước

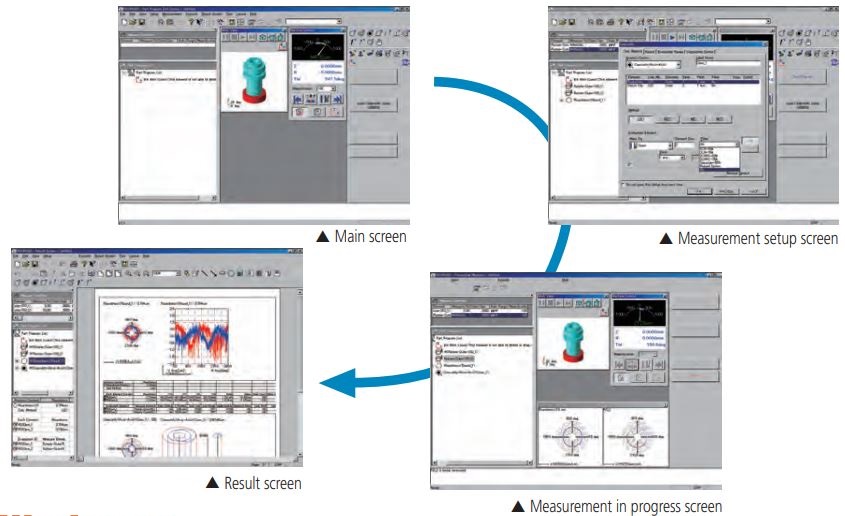

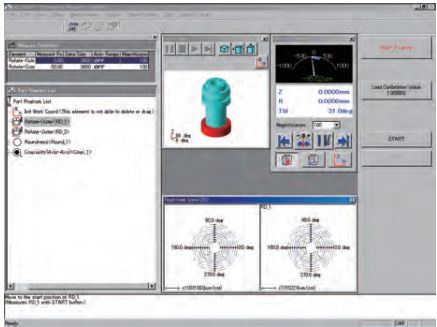

Bằng cách sử dụng chuột và các nút, được xác định bằng các biểu tượng tương ứng, để điều khiển máy, giao diện của Roundtest RA-120P mang lại khả năng sử dụng tuyệt vời. Các chức năng như tính toán lại và đọc đồ thị được xử lý nhanh chóng với các thao tác dễ hiểu.

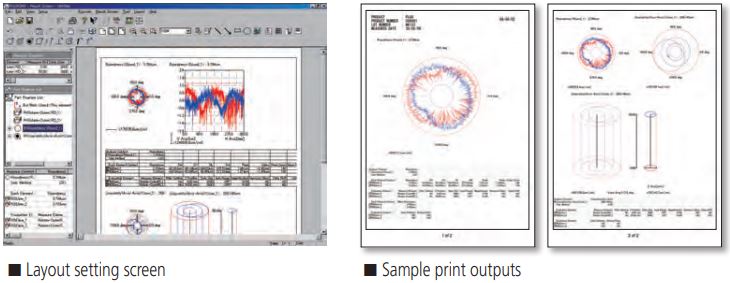

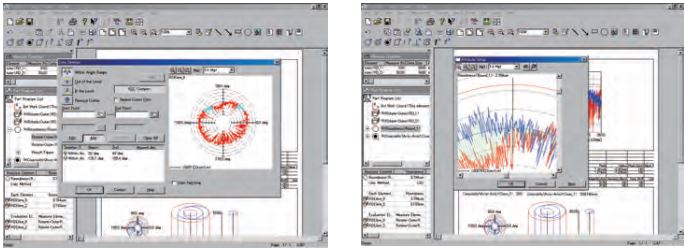

Hoàn chỉnh với một loạt các chức năng bao gồm phóng to một phần, thiết lập đường phụ, thay đổi màu sắc, độ dịch chuyển / chênh lệch góc của dữ liệu giữa hai điểm. RA-120P cũng được trang bị chức năng xử lý notch và đọc đồ thị rất hữu ích trong các phòng nghiên cứu. Tính toán lại cũng có thể được thực hiện khi bộ lọc và phương pháp đánh giá được thay đổi.
| Model | RA-120P |
| Bàn xoay | |
| Độ chính xác khi quay: | (0,04 + 6H / 10000) µmH: Chiều cao đầu dò (mm) |
| Tốc độ quay: | 6 vòng / phút |
| Đường kính đầu bảng: | ø 1,96 ”(150mm) |
| Khoảng cân giữa | : ± .12 ”(3mm) |
| Khoảng cân bằng | ± 1 ° |
| Đường kính thăm dò tối đa: | ø 11 ”(280mm) |
| Đường kính phôi tối đa: | ø 17,3 ”(440mm) |
| Trọng lượng phôi tối đa: | 55 lbs (25kg) |
| Cột dọc (trục Z) | |
| Hành trình chiều dọc: | 11 ”(280mm) |
| Feeding: | 1.18 ”(30mm) / vòng quay. (thô) 0,039 ”(1mm) / vòng quay. (tốt) |
| Chiều cao thăm dò tối đa: | 11 ”(280mm) từ đầu bàn xoay |
| Độ sâu thăm dò tối đa: | 3,94 ”(100mm) (ID tối thiểu: 1,18” (30mm) |
| Cánh tay ngang (trục X) | |
| Hành trình chiều ngang: | 65 ”(165mm) (Bao gồm phần nhô ra 1” (25mm) của tâm quay bàn xoay) |
| Đầu dò và bút cảm ứng | |
| Phạm vi đo: | ± 1000μm |
| Lực đo: | 7 đến 10mN |
| Bút stylus tiêu chuẩn: | 12AAL021, bóng cacbua, ø1,6mm |
| Hướng đo: | Hai hướng |
| Điều chỉnh góc bút cảm ứng: | ± 45 ° (với các vạch chia độ) |
| Đơn vị phân tích dữ liệu: | |
| Các điểm lấy mẫu dữ liệu: | 3.600 điểm / vòng quay |
| Các mục phân tích dữ liệu: | Độ tròn, Độ đồng trục, Độ đồng tâm, Độ phẳng, Đường chạy tròn (hướng tâm), Đường chạy tròn (hướng trục), Độ vuông (so với trục), Độ vuông (so với mặt phẳng), Độ lệch độ dày, Độ song song |
| Các vòng tròn tham chiếu để đánh giá độ tròn: | Thiết bị ghi LSC, MZC, MIC, MCC: |
| Thiết bị ghi: | Máy in dòng nhiệt tích hợp |
| Độ phóng đại ghi: | X1 đến X500.000 |
| Giảm độ nhám thành phần: | Bộ lọc thông thấp, bộ lọc thông dải |
| Tuýt lọc: | 2CR-75%, 2CR-50%, 2CR-75% (hiệu chỉnh pha) 2CR-50% (hiệu chỉnh pha), Gaussian, bộ lọc TẮT |
| Giá trị cắt: | 15upr, 50upr, 150upr, 500upr, Thủ công |
| 15-150upr, 15-500upr, 50-500upr, Thủ công | |
Bàn xoay hiển thị các điều chỉnh căn giữa và cân bằng kỹ thuật số, làm cho nhiệm vụ đầy thử thách này đủ dễ dàng để ngay cả người vận hành chưa được đào tạo cũng có thể thực hiện, thông qua bốn bước đơn giản sau:
1. Đo sơ bộ hai mặt cắt trên phôi.
2. Các giá trị điều chỉnh căn giữa và cân bằng được hiển thị.
3. Các đầu panme kỹ thuật số trên bàn quay được điều chỉnh để phù hợp với các giá trị hiển thị.
4. Căn giữa và cân bằng hoàn tất. [Phạm vi căn giữa: ± 3 mm – Phạm vi điều chỉnh: ± 1 °]
