Các kết quả phân tích như hình trụ và độ đồng trục có thể được thể hiện trực quan bằng đồ họa 3D.

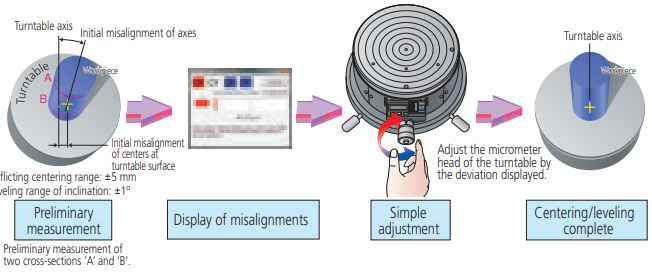

Được trang bị bàn xoay có độ chính xác cao cho phép định tâm và cân bằng phôi đơn giản và chính xác. Người vận hành có thể điều chỉnh căn giữa và cân bằng bằng các đầu micromet tương tự một cách dễ dàng bằng cách sử dụng hướng dẫn điều chỉnh sai lệch.
Khách hàng có thể tạo báo cáo ở các định dạng tùy chỉnh bằng cách chỉ định cách hiển thị kết quả phân tích, cũng như kích thước và vị trí của đồ họa. Cửa sổ kết quả phân tích có thể được sử dụng trực tiếp như một cửa sổ bố cục. Vì quy trình đo, bao gồm thông tin bố trí, được lưu, nên toàn bộ quy trình, từ bắt đầu đo, tính toán, lưu kết quả và cuối cùng là in, có thể được thực hiện tự động.

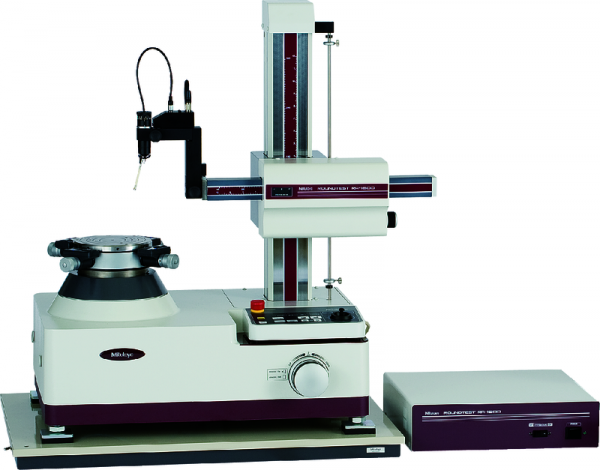

| Bàn Xoay | |
| Model | RA-1600 |
| Độ quay chính xác (radial): | (0.02+6H/10000)μm |
| Độ quay chính xác (axial): | (0.02+6X/10000)μm |
| H: Probing height (mm), X: Probing radius (mm) | |
| Tốc độ quay: | 4, 6, 10rpm |
| Đường kính mặt bàn: | ø5.9”(150mm) |
| Phạm vi tâm: | ±3mm (with DAT function) |
| Phạm vi cân bằng: | ±1° (with DAT function) |
| Đường kính tối đa đầu dò: | ø11”(ø280mm) |
| Đường kính tối đa mẫu vật: | ø22”(ø560mm) |
| Tải bàn tối đa: | 55lbs(25kg) |
| Trục dọc (Trục Z) | |
| Hành trình trục dọc: | 11.8”(300mm) |
| Độ thẳng (trong hành trình hẹp): | 0.20μm / 100mm |
| Độ thẳng (trong toàn bộ hành trình): | 0.30μm / 300mm |
| Song song trục bàn xoay: | 1.5μm / 300mm |
| Tốc độ định vị: | Max. 15mm/s |
| Tốc độ đo: | 0.5, 1, 2, 5mm/s |
| Chiều cao đầu dò tối đa (ID/OD): | 11.8”(300mm)*1 |
| Chiều sâu đầu dò tối đa: | 91mm (>ø32) 3.6”(> ø1.26”)((91mm (> ø32)) 1.97”(> ø0.27”)((50mm (> ø7)) |
| Arm ngang (Trục X) | |
| Hành trình trục ngang: | 6.5”(165mm) (từ trục bàn -1~±5.5” ((-25mm – ±140mm)) |
| Tốc độ định vị: | Max. 15mm/s |
| Tốc độ đo: | 0.5, 1, 2, 5mm/s |
| Đầu dò và kim đo | |
| Phạm vi đo: | ±400μm / ±40μm / ±4μm |
| Lực đo: | 10–50mN (5 level switching) |
| Kim đo tiêu chuẩn: | 12AAL021, carbide ball, ø1.6mm |
| Hướng đo: | Bi-directional |
| Điều chỉnh góc kim đo: | ±45° (with graduations) |
| Khí cung cấp | |
| Áp suất không khí: | 0.39MPa (4kgf/cm2) |
| Mức tiêu thụ không khí: | 22L/min. |
| Nguồn điện: | 100V AC – 240V AC, 50/60Hz |
| Kích thước (W x D x H): Khối lượng: | 35 x 19.3 x 33”(890 x 490 x 840mm) |
| Khối lượng: | 375lbs(170kg) |
