Máy đo
độ tròn

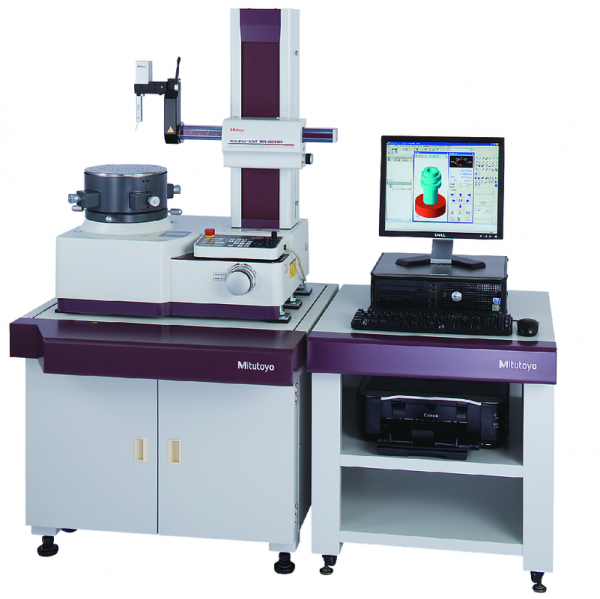

RA-2200CNC AS

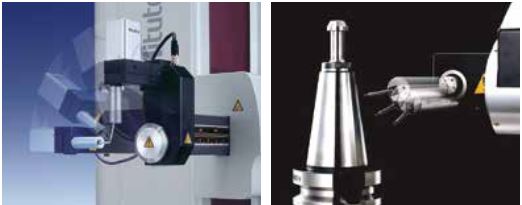

Định hướng đơn vị máy dò có thể lập trình cho phép đo CNC

Chức năng này điều khiển hướng của trục gắn thiết bị dò (giữa dọc và ngang) và cơ chế xoay đầu dò (giữa 0 và 290 độ với gia số 1 độ), giúp bạn có thể đo liên tục và tự động các đường kính trong / ngoài như cũng như bề mặt trên / dưới. Ngoài ra, chức năng te ngoại tuyến đầy đủ tính năng giúp đơn giản hóa việc tạo các chương trình một phần.

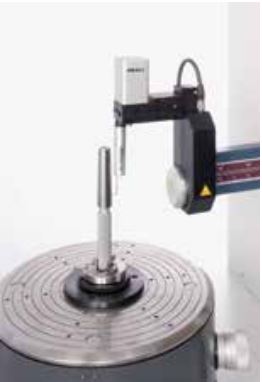

Định tâm và cân bằng phôi đơn giản và chính xác

Hệ thống này đạt tiêu chuẩn với A.A.T. (Bảng điều chỉnh tự động) chức năng định vị và cân bằng, giải phóng người vận hành khỏi nhiệm vụ định tâm và cân bằng phôi.

Hỗ trợ  phát hiện độ nhám

Khi bộ phận dò độ nhám tùy chọn được kết hợp vào hệ thống, nó có thể đo độ nhám bề mặt phôi theo hướng chu vi xung quanh trục q, cũng như độ nhám theo hướng ổ đĩa trực tiếp dọc theo trục X và Z với bàn dừng.

Bàn xoay chính xác cao

RA-2200CNC AS với bàn xoay cung cấp độ chính xác quay cao (đường kính 0,02 + 3,5H / 10000 μm; trục 0,02 + 3,5X / 10000 μm), cho phép hệ thống đo độ phẳng và các đặc tính khác, ngoài độ tròn / hình trụ, ở mức phù hợp với bất kỳ mẫu vật nào .

Thiết kế tiết kiệm không gian

RA-2200CNC AS tích hợp nền tảng giảm rung hệ thống đã giảm đáng kể yêu cầu về không gian lắp đặt. Ngoài ra, bố cục sắp xếp có thể kết hợp cùng với PC.

Cảm biến định vị chính xác cao

Một thang đo tuyến tính Mitutoyo được tích hợp vào cảm biến định vị trục X, trực tiếp cảm nhận sự dịch chuyển của bộ truyền động để đạt được vị trí chính xác cao, điều này rất cần thiết cho các phép đo lặp lại. Hơn nữa, sự phát triển liên tục đã dẫn đến tốc độ truyền động cao nhất trong phân khúc đồng thời đạt được độ chính xác cao ngay cả ở tốc độ định vị cao.

Thông số kỹ thuật
