Máy đo quang học QV Active 202 tự động phát hiện cạnh
Chức năng “phát hiện cạnh tự động” sẽ cung cấp khả năng tái tạo cao trong các phép đo bất kể trình độ kỹ năng của người vận hành.

Tự động lấy nét hình ảnh

Việc thiết lập chức năng “lấy nét tự động hình ảnh” một cách thích hợp sẽ cho phép các phép đo chiều cao đáng tin cậy và tốc độ cao.

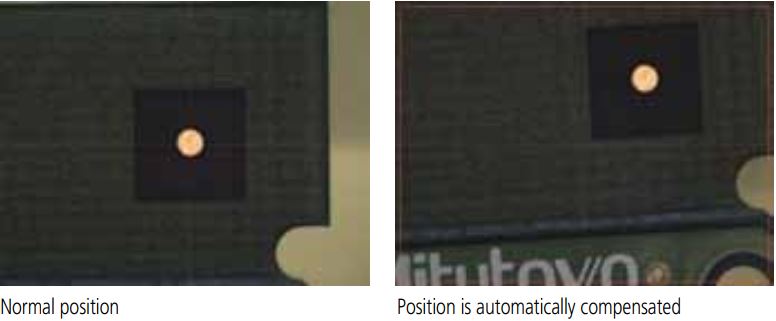

Đo lường tự động có thể được bắt đầu chỉ với vị trí thô

Tìm kiếm mẫu

Chức năng “tìm kiếm mẫu” tự động nhận dạng mẫu đã đăng ký của phôi.

Công cụ thủ công

Bằng cách áp dụng phép đo “công cụ thủ công” vào phép đo tự động, phép đo có thể được thực hiện với định vị tạm thời. Do đó, QV Active 202 có thể bắt đầu đo tự động từ bất kỳ vị trí nào trên sân khấu. Việc chế tạo đồ gá định vị là không cần thiết, do đó giảm chi phí và giờ công.

Tiện ích linh hoạt

Đơn vị thu phóng vật kính có thể hoán đổi cho nhau

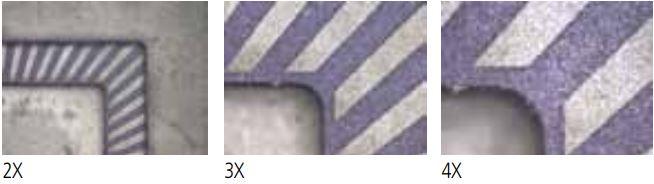

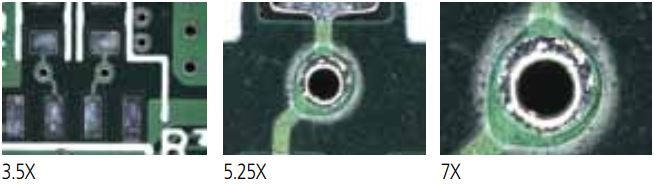

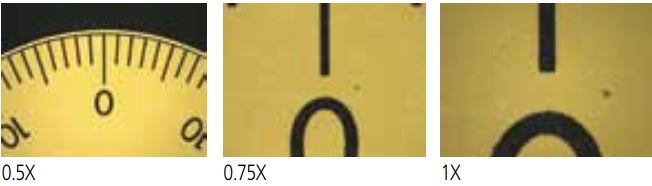

Bộ thu phóng tỷ lệ 7: 1 được thiết kế mới và các vật kính có thể hoán đổi cho nhau cung cấp độ phóng đại quang học 0,5-7 lần.

Z-objective 1x

Z-objective 1.5x

Z-objective 2x

Khoảng cách làm việc lớn

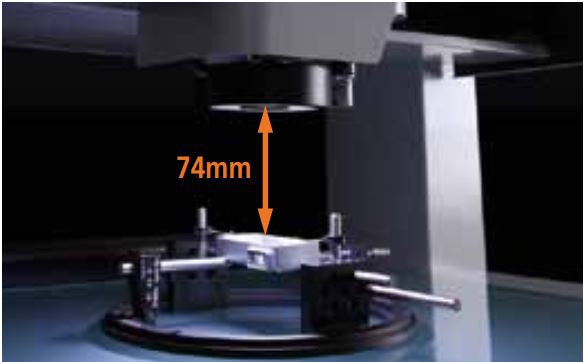

Khoảng cách làm việc 74mm * thực tế loại bỏ nguy cơ làm hỏng vật kính hoặc phôi do va chạm ngẫu nhiên.
* Sử dụng vật kính Z 1X





Nền tảng đơn giản nhưng nâng cao

Công cụ một cú nhấp chuột

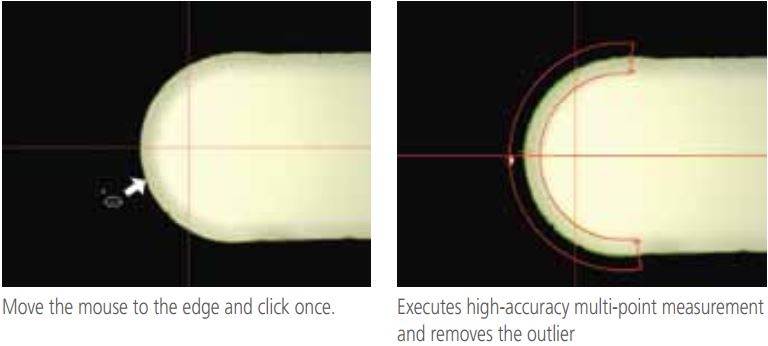

Sau khi chọn phần tử cần đo (hình tròn, đường thẳng, v.v.), chỉ cần một cú nhấp chuột vào một cạnh cho phép đo độ chính xác cao bất kể trình độ thành thạo của người vận hành. Chức năng loại bỏ ngoại lệ tự động loại trừ dữ liệu xấu do gờ và bụi gây ra.

QVNavigator

Bất kỳ ai cũng có thể dễ dàng chạy một phép đo lặp lại, giống hệt nhau. Hình ảnh hoặc sơ đồ của phôi có thể được đăng ký dưới dạng biểu tượng trong chương trình đo tự động, cho phép gọi và chạy chương trình đích một cách nhanh chóng.

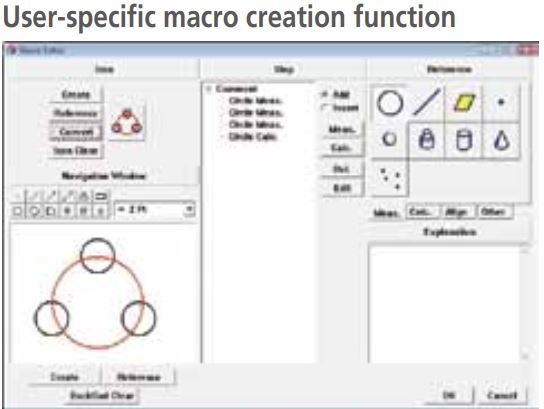

QVEasyEditor

Một phương pháp giảng dạy được áp dụng trong đó các chương trình được tự động ghi lại khi thực hiện phép đo. Việc chèn, sửa đổi, bổ sung và xóa chương trình phần có thể được thực hiện dễ dàng bằng cách sử dụng màn hình cấu trúc cây. Ngoài ra, chỉ có thể thực hiện một phần nhất định của chương trình sau khi chỉnh sửa với mục đích xác nhận. QVBasicEditor hướng đến người dùng nguồn cũng có sẵn như trước đây.

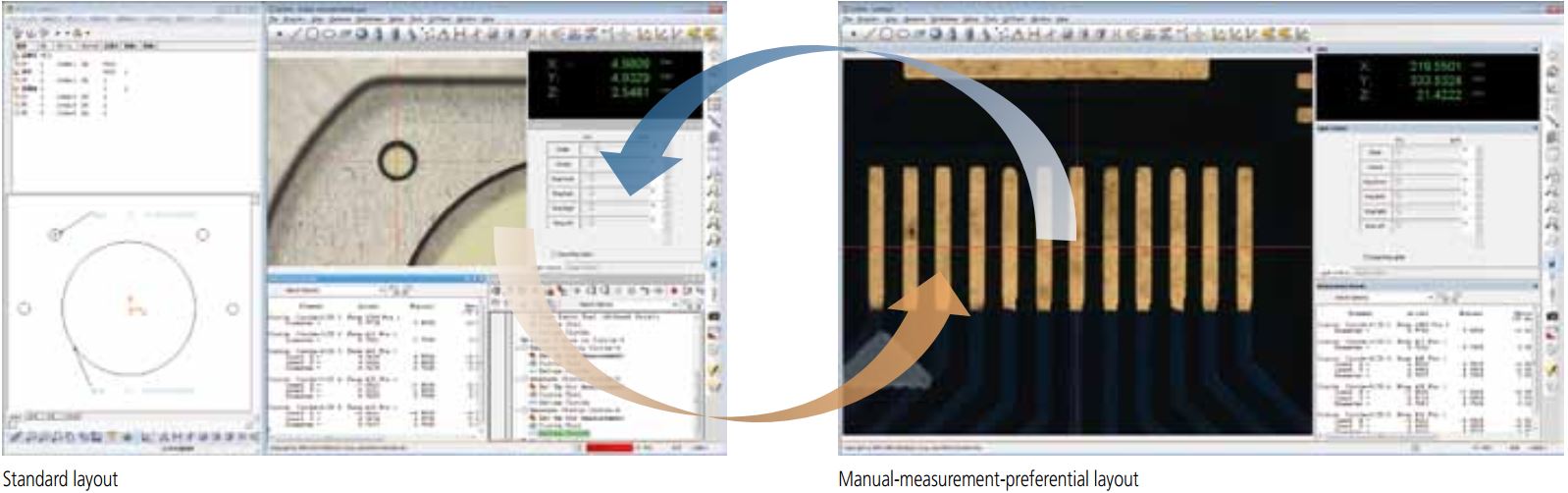

Tùy chỉnh bố cục cửa sổ

Kiểm soát truy cập

Bố cục cửa sổ có thể được tùy chỉnh và đăng ký theo các ứng dụng. Ví dụ, một quản trị viên có thể hiển thị tất cả các chức năng; một nhà điều hành chỉ có thể hiển thị các mục liên quan đến hoạt động.

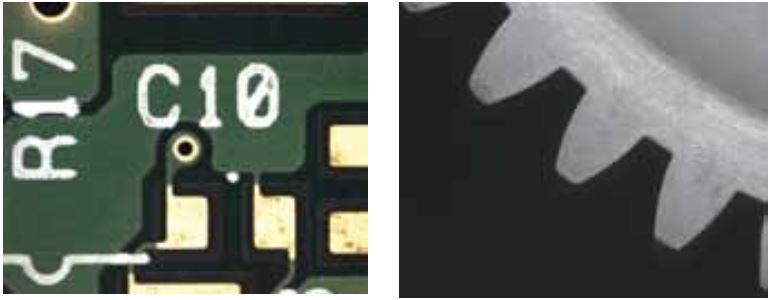

Máy ảnh màu độ nét cao

Đo lường và quan sát được thực hiện bằng cách sử dụng hình ảnh chất lượng cao và độ nét cao, giúp người vận hành không bị mệt mỏi ngay cả khi quan sát trong thời gian dài.

Ánh sáng phù hợp với đối tượng đo

Chiếu sáng truyền qua đồng trục và vòng 4 góc phần tư được cung cấp để độ chiếu sáng phôi có thể được thiết lập độc lập với các hướng phía trước, phía sau, bên phải và bên trái. Điều này cho phép đo lường đáng tin cậy hơn bằng cách tăng cường độ sắc nét của cạnh của đối tượng được đo

.

Thông số kỹ thuật

Model QV ACTIVE 202 CẢM ỨNG PROBE QVT1-L202Z1L-D
Order No 364-109Z
Dải đo Trục X 0-9,84in 0-250mm
Dải đo Trục Y 0-7,87in 0-200mm
Dải đo Trục Z 0-5,91in 0-150mm
Độ phân giải  0,1 µm
Đo độ chính xác E1 (X, Y) = (2 + 3L / 1000)
E1 (Z) = (3 + 5L / 1000)
E2 (X, Y) = (2,5 + 4L / 1000)
chịu tải bàn mẫu 22lbs 10kg
Cân nặng 265lbs 120kg
Ánh sáng (Đèn LED trắng) Đường viền / Đồng trục / Đèn vòng 4 góc phần tư
Hệ thống thay đổi độ phóng đại Hệ thống quang học thu phóng với 8 vị trí (Ống kính phóng đại 1.5X tiêu chuẩn)
Loại cảm biến Máy ảnh màu CMOS độ phân giải cao
Tùy chọn Lens Độ phóng đại 1X và 2X
Tùy chọn mặc định Tùy chọn đầu dò cảm ứng Series 364 (TP)

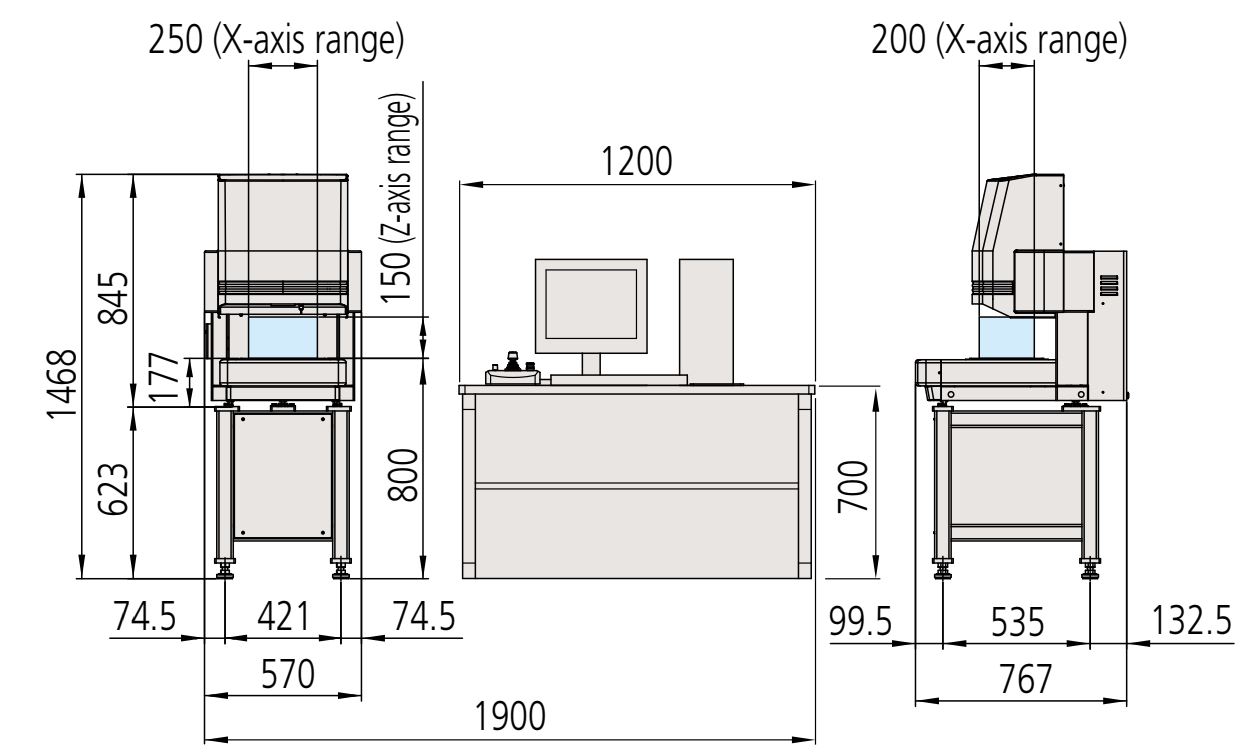

Kích thước
