Máy QV STREAM PLUS 302
Mitutoyo
Liên hệ

Cho phép đặt hàng trước

Catalogue

QV STREAM PLUS 302 là một máy đo quang học cải tiến có thể thu được hình ảnh mà không cần dừng bước. Điều này được thực hiện bằng cách đồng bộ hóa truyền qua Trục X và Trục Y của thiết bị chính với ánh sáng nhấp nháy. Máy đo quang học thông thường lặp lại chu kỳ dịch chuyển, dừng, đo và dịch chuyển, điều này cản trở việc cải thiện thông lượng. Ngược lại, QV STREAM PLUS 302 thực hiện đo quang học không ngừng (chế độ phát trực tiếp) bằng cách loại bỏ thời gian tăng, giảm tốc và dừng. Do đó, điều này làm giảm đáng kể thời gian đo tổng thể cần thiết.

Mô hình được trang bị chức năng lấy nét theo dõi cho phép lấy nét liên tục để đáp ứng với sự thay đổi chiều cao phôi cũng có sẵn, giúp cải thiện phép đo
thông lượng.

Một dòng sản phẩm, tương tự như QV Apex và chứa các mô hình có kích thước từ nhỏ gọn đến lớn, có nghĩa là có thể chọn một mô hình phù hợp lý tưởng với kích thước của phôi.

Nâng cao chức năng bằng cách sử dụng nhiều đầu dò – giải pháp lý tưởng để đáp ứng nhu cầu của khách hàng

Touch Trigger Probe

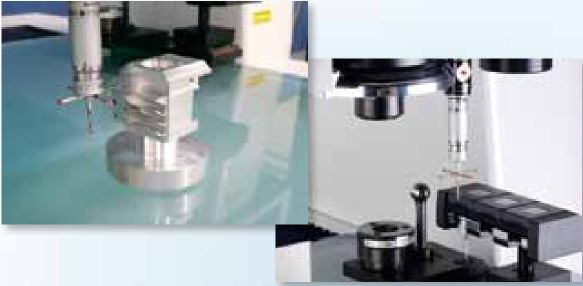

QV STREAM PLUS 302 cũng có thể sử dụng đầu dò kích hoạt cảm ứng để hỗ trợ đo các tính năng của phôi mà không thể chỉ kiểm tra bằng thị lực. Khả năng này cũng hữu ích khi yêu cầu các phép đo chiều cao chính xác nhất.

Đầu dò laser

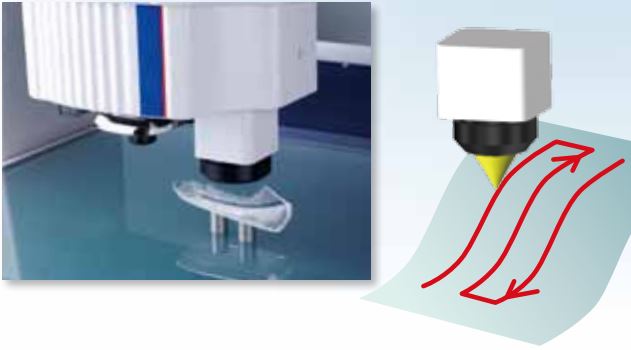

Sử dụng cảm biến dịch chuyển không tiếp xúc này sử dụng phương pháp lấy điểm bằng laser, QV STREAM PLUS 302 có thể sử dụng chức năng quét của nó để đo các bước rất nhỏ và mặt phẳng cong ở tốc độ cao.

Đầu dò CPS

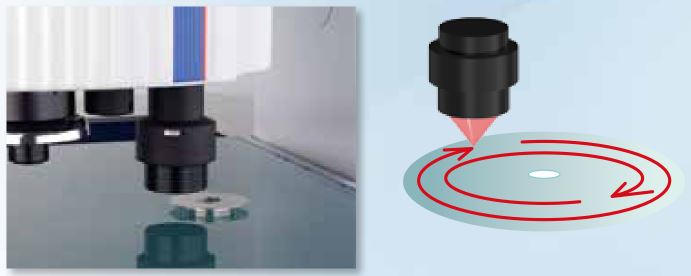

Nhờ định dạng đồng tiêu bước sóng, cảm biến dịch chuyển không tiếp xúc sử dụng quang sai màu chính giữa của nguồn ánh sáng trắng, QV STREAM PLUS 302 có thể sử dụng chức năng quét để đo các bước rất nhỏ và mặt phẳng cong ở tốc độ cao.

Đèn chiếu sáng có chức năng cao để phát hiện cạnh tích cực và đo lường tự động

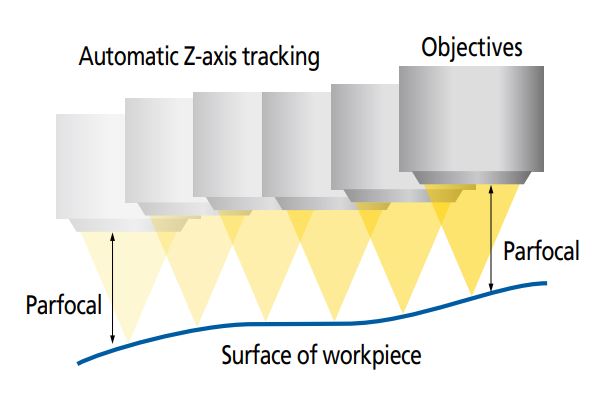

Theo dõi lấy nét tự động TAF (Tracking Auto Focus)

Tính năng TAF lấy nét liên tục, điều chỉnh theo những thay đổi về chiều cao của đối tượng được đo. Tự động theo dõi sóng bề mặt và độ cong vênh (theo hướng chiều cao trục Z) cải thiện thông lượng đo. Tính năng này cũng giúp giảm bớt rắc rối khi lấy nét trong quá trình đo thủ công, giảm gánh nặng công việc cho người vận hành hệ thống đo.

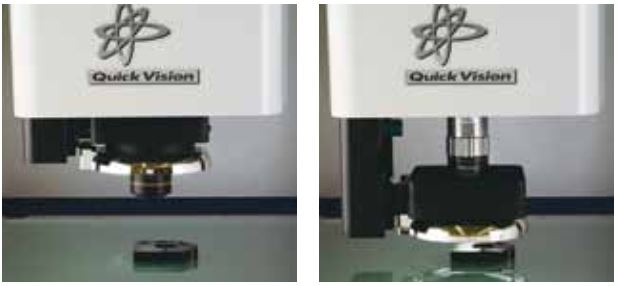

Đèn vòng lập trình PRL (Programmable Ring Light)

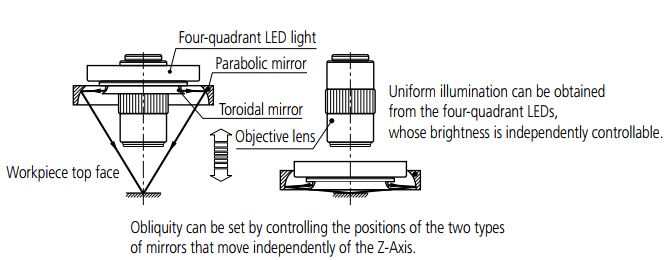

  • Thay đổi vị trí của hai gương cong đặt độ xiên của ánh sáng vòng thành bất kỳ giá trị nào đã chọn trong khoảng từ 30 ° đến 80 °. Điều này có hiệu quả để tăng cường các cạnh của bề mặt nghiêng hoặc các bước rất nhỏ.
  • Hơn nữa, ánh sáng của đèn PRL có thể được điều khiển độc lập theo mọi hướng, trước và sau, phải và trái. Điều này giúp bạn có thể định cấu hình các cài đặt ánh sáng có thể thay đổi cao để phù hợp với các vị trí đo.

Lấy nét đa tự động hiệu suất cao

Dòng QV STREAM PLUS 302 được trang bị tiêu chuẩn chức năng tự động lấy nét hình ảnh hiệu suất cao. Lấy nét tự động hình ảnh được sử dụng để đảm bảo độ chính xác.
Nhờ sự sẵn có của các công cụ lấy nét tự động khác nhau, có thể chọn tiêu điểm tối ưu cho từng kết cấu bề mặt và đặc điểm đo được, giúp bạn có thể thực hiện các phép đo chiều cao có độ tin cậy cao. Hơn nữa, lấy nét tự động hoạt động ở tốc độ cao, giúp tăng tổng thông lượng đo.



Độ chính xác phù hợp với Tiêu chuẩn ISO10360-7

Một số kiểu máy trong Dòng Quick Vision hỗ trợ các thông số kỹ thuật về độ chính xác được đảm bảo tiêu chuẩn ISO10360-7.

Hộp điều khiển đa chức năng

Hộp điều khiển đa chức năng này đã được phát triển để dễ sử dụng nhất.

Thông số kỹ thuật

Model QV STREAM PLUS 302 PRO
Khoảng đo trục X 0-12in 0-300mm
Khoảng đo trục Y 0-8in 0-200mm
Khoảng đo trục Z 0-8/2in 0-200mm
độ phân giải / tỷ lệ 0.1µm / reflective-type linear encoder
Thang đo độ phân giải Z sử dụng Tự động lấy nét theo dõi (TAF) 0.3µm
Máy ảnh B & W, Progressive Scanning CCD
Bộ chiếu sáng (LED)
C: Liên tục
S: Stroboscopic2
PRL: Programmable Ring Light
Surface ( C )- Red, Green, Blue & White
Surface ( S )- Blue LED
Contour ( C )-Blue LED
Contour ( S )-Blue LED
PRL ( C ) -Red, Green, Blue & White
PRL ( S ) -Blue LED
Tối đa Tốc độ truyền động Trục X / Y / Z 300mm/s
Đo lường độ chính xác E1xy-(1.5+3L/1000)µm
E1z-(1.5+4L/1000)µm
E2xy-(2.0+4L/1000)µm
Hệ thống thay đổi độ phóng đại Programmable power turret (1x2x6x)
Kích thước kính bàn đặt mẫu 15.7×10.7in 399x271mm
Tải trọng tối đa 44lbs 20kg
Kích thước (bao gồm cả giá đỡ máy) 33.8×37.4×63.3in 859x951x1609mm
Khối lượng (bao gồm cả giá đỡ máy) 794lbs 360kg
