Máy đo
quang học

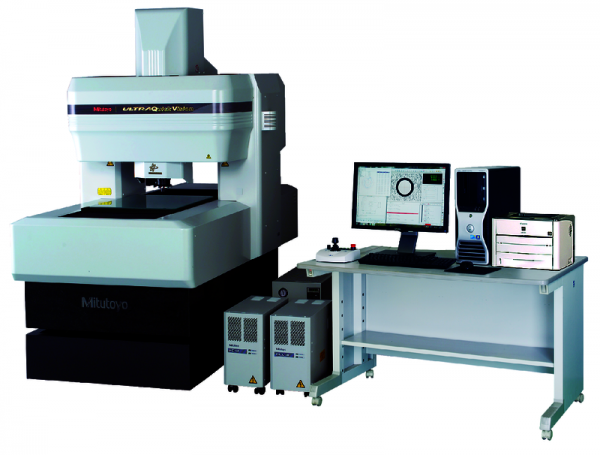

Ultra QV 404

• ULTRA QV 404 là máy đo quang học CNC siêu chính xác đạt độ chính xác đo E1XY: (0,25 + L / 1000) µm.
• Để cải thiện khả năng cơ động của mỗi trục, Mitutoyo đã sử dụng các ổ trục khí tĩnh, được Mitutoyo phát triển trong các máy đo 3D có độ chính xác cao , làm hệ thống dẫn hướng cho các trục X-, Y- và Z.
• Mô hình này được trang bị tiêu chuẩn với chức năng bù nhiệt độ tự động sử dụng cảm biến nhiệt độ trên bộ phận chính của máy đo và cảm biến nhiệt độ.

Nâng cao chức năng bằng cách sử dụng nhiều đầu dò – giải pháp lý tưởng để đáp ứng nhu cầu của khách hàng

Touch Trigger Probe

Ultra QV 404 cũng có thể sử dụng đầu dò kích hoạt cảm ứng để hỗ trợ đo các tính năng của phôi mà không thể chỉ kiểm tra bằng thị lực. Khả năng này cũng hữu ích khi yêu cầu các phép đo chiều cao chính xác nhất.

Đầu dò laser

Sử dụng cảm biến dịch chuyển không tiếp xúc này sử dụng phương pháp lấy điểm bằng laser, Ultra QV 404 có thể sử dụng chức năng quét của nó để đo các bước rất nhỏ và mặt phẳng cong ở tốc độ cao.

Đầu dò CPS

Nhờ định dạng đồng tiêu bước sóng, cảm biến dịch chuyển không tiếp xúc sử dụng quang sai màu chính giữa của nguồn ánh sáng trắng, Ultra QV 404 có thể sử dụng chức năng quét để đo các bước rất nhỏ và mặt phẳng cong ở tốc độ cao.

Đèn chiếu sáng có chức năng cao để phát hiện cạnh tích cực và đo lường tự động

Theo dõi lấy nét tự động TAF (Tracking Auto Focus)

Tính năng TAF lấy nét liên tục, điều chỉnh theo những thay đổi về chiều cao của đối tượng được đo. Tự động theo dõi sóng bề mặt và độ cong vênh (theo hướng chiều cao trục Z) cải thiện thông lượng đo. Tính năng này cũng giúp giảm bớt rắc rối khi lấy nét trong quá trình đo thủ công, giảm gánh nặng công việc cho người vận hành hệ thống đo.

Đèn vòng lập trình PRL (Programmable Ring Light)

• Thay đổi vị trí của hai gương cong đặt độ xiên của ánh sáng vòng thành bất kỳ giá trị nào đã chọn trong khoảng từ 30 ° đến 80 °. Điều này có hiệu quả để tăng cường các cạnh của bề mặt nghiêng hoặc các bước rất nhỏ.
• Hơn nữa, ánh sáng của đèn PRL có thể được điều khiển độc lập theo mọi hướng, trước và sau, phải và trái. Điều này giúp bạn có thể định cấu hình các cài đặt ánh sáng có thể thay đổi cao để phù hợp với các vị trí đo.

Lấy nét đa tự động hiệu suất cao

Ultra QV 404 được trang bị tiêu chuẩn chức năng tự động lấy nét hình ảnh hiệu suất cao. Lấy nét tự động hình ảnh được sử dụng để đảm bảo độ chính xác.
Nhờ sự sẵn có của các công cụ lấy nét tự động khác nhau, có thể chọn tiêu điểm tối ưu cho từng kết cấu bề mặt và đặc điểm đo được, giúp bạn có thể thực hiện các phép đo chiều cao có độ tin cậy cao. Hơn nữa, lấy nét tự động hoạt động ở tốc độ cao, giúp tăng tổng thông lượng đo.

Độ chính xác phù hợp với Tiêu chuẩn ISO10360-7

Một số kiểu máy trong Ultra QV 404 hỗ trợ các thông số kỹ thuật về độ chính xác được đảm bảo tiêu chuẩn ISO10360-7.

Hộp điều khiển đa chức năng

Hộp điều khiển đa chức năng này đã được phát triển để dễ sử dụng nhất.

Thông số kỹ thuật
