Máy đo tọa độ
CRYSTA-Apex V
7106

Liên hệ

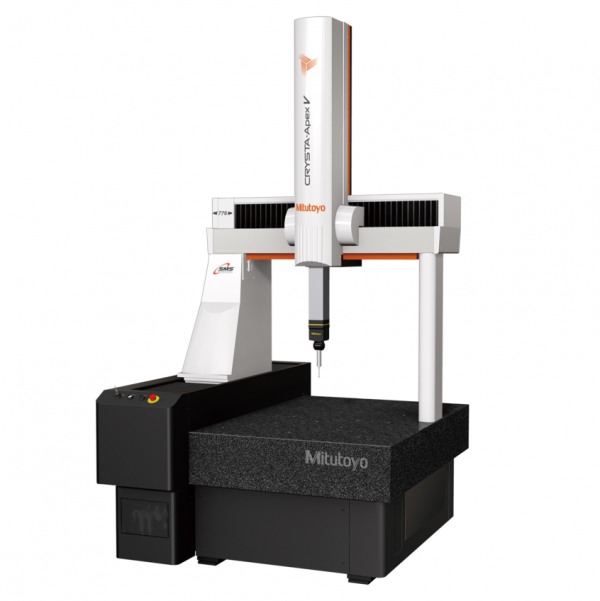

Máy CRYSTA-Apex V 7106
Mitutoyo
Còn hàng

Catalogue

TÍNH CHÍNH XÁC CAO

Thời gian thực bù nhiệt độ

Trước đây, độ chính xác của CMM không thể được đảm bảo trừ khi chúng được lắp đặt trong phòng nhiệt độ không đổi. Tính năng bù nhiệt đảm bảo độ chính xác trong điều kiện nhiệt độ 16-26 ° C. Tính năng này đo nhiệt độ của phôi và của máy đo, tính toán giá trị đo ở 20 ° C và xuất ra giá trị này dưới dạng kết quả đo.



Độ chính xác cao trong lớp 1,7 μm

CRYSTA-Apex V 7106 đảm bảo sai số đo chiều dài cho phép tối đa hoặc E0, MPE, là 1,7+ 3L / 1000 μm. Hãy xem xét một Máy đo tọa độ có chỉ số E0, MPE khoảng 2,5 + 4L / 1000 μm, thường được coi là độ chính xác cao. Ví dụ, nếu dung sai yêu cầu trên một kích thước là ± 0,02 mm, thì độ không đảm bảo của máy này sẽ vượt quá một phần năm giá trị này * (± 0,004 mm, như thể hiện trên sơ đồ bên phải) đối với bất kỳ chiều dài đo được nào trên 375 mm.

Ngược lại, với CRYSTA-Apex V 7106, độ không đảm bảo đo vẫn nằm trong 1/5 dung sai yêu cầu đối với chiều dài đo lên đến 766 mm. Mặc dù sự khác biệt trong thông số kỹ thuật độ chính xác của kỳ hạn đầu tiên giữa hai máy có vẻ nhỏ (chỉ 0,8 μm), CRYSTA-Apex V 7106 thực sự cung cấp độ chính xác được đảm bảo cho hơn gấp đôi phạm vi đo.

Độ chính xác lặp lại

Để loại bỏ nguyên nhân gây ra lỗi động và mang lại độ lặp lại cao, dữ liệu từ các phép đo sử dụng đầu dò quét được xử lý để ổn định. Đầu dò được giữ yên trong vài giây khi đầu của nó tiếp xúc với phôi lần đầu tiên, do đó đảm bảo rằng các nguyên nhân gây ra sai số động được loại bỏ càng nhiều càng tốt và giúp cho kết quả đo có độ chính xác cao.

TỐC ĐỘ CAO

Tốc độ và gia tốc để giảm thời gian đo

CRYSTA-Apex V 7106 có tốc độ truyền động tối đa 519 mm / s và gia tốc tối đa 2.309 mm / s2. So với các CMM CNC thông thường (với tốc độ tối đa 430 mm / s và gia tốc tối đa 1.667 mm / s2), con số này tăng thêm khoảng 100 mm khoảng cách truyền động trong một giây sau khi bắt đầu chuyển động.

Quét đường dẫn tối ưu tốc độ cao

CRYSTA-Apex V 7106 được trang bị tính năng đo cho phép người dùng chỉ định các đường đo quét (giá trị thiết kế). Tính năng này cho phép quét tốc độ cao, độ chính xác cao bằng cách sửa các lỗi động mà nếu không sẽ tạo ra bởi ứng suất tăng tốc và giảm tốc. Các đường đo lường cũng có thể được chỉ định tự do cho các dạng ba chiều, cho phép đo các phôi phức tạp bằng cách theo dõi chính xác dọc theo các bề mặt cong và đường viền của chúng.



Đa dạng Đầu dò cho Máy đo Tọa độ

SP25M là một đầu dò quét nhỏ gọn, độ chính xác cao với đường kính ngoài 25 mm. Đây là một đầu dò CNC CMM đa chức năng có thể thu thập dữ liệu không chỉ từ các phép đo quét (nơi đầu dò di chuyển trong khi tiếp xúc với phôi để thu thập một lượng lớn các giá trị tọa độ) mà còn từ các phép đo điểm có độ chính xác cao.



Đầu dò laser không tiếp xúc Bề mặt

SurfaceMeasure là một đầu dò laser thu thập các giá trị tọa độ của bề mặt phôi bằng cách di chuyển và chiếu tia laser lên phôi. Nó có thể nhanh chóng thu được một lượng lớn dữ liệu bề mặt 3D.

Ứng dụng cho Dòng CRYSTA-Apex V

Khuôn phân cách

Các phép đo bề mặt và mặt cắt của khuôn chính xác cho dải phân cách có thể được tiến hành bằng cách sử dụng lực đo thấp, đầu dò quét có độ chính xác cao. Phân tích sai số ba chiều và phân tích dạng mặt cắt có thể được thực hiện dựa trên các điểm đo thu được.

Cánh quạt

Cánh quạt có thể được đo bằng cách sử dụng đầu dò laser không tiếp xúc có độ bền cao giúp giảm phản xạ nhiều lần. Cũng chính xác như đầu dò tiếp xúc, đầu dò này cung cấp khả năng tái tạo hình học cao.



Lõi động cơ

CRYSTA-Apex V 7106 có thể đo độ thẳng, dạng mặt cắt ngang, v.v. của lõi động cơ nhiều lớp. Nó cũng có thể tiến hành các phép đo cấu trúc ba chiều, bao gồm phép đo các mặt bên và các kích thước ở độ cao tùy ý.

Lưỡi

Mặt cắt của cánh tuabin động cơ máy bay có thể được đo bằng một đầu dò quét nhỏ gọn, có độ chính xác cao. Ngay cả những phôi dễ bị sai số lớn, chẳng hạn như phôi đúc, có thể được đo một cách nhanh chóng và đáng tin cậy.



Khớp nhân tạo

Đo bề mặt tự do của khớp giả có thể được tiến hành bằng cách sử dụng một đầu dò quét nhỏ gọn, có độ chính xác cao. Phân tích sai số ba chiều có thể được thực hiện dựa trên các điểm đo thu được.

Trường hợp truyền

Đầu dò laser không tiếp xúc yêu cầu thời gian đo ít hơn đáng kể so với đầu dò tiếp xúc (quét). Quét cùng một lúc từ ba hướng cho phép đo đồng thời mặt trên và mặt bên, có nghĩa là ít định vị lại hơn và đo hiệu quả ngay cả những phôi phức tạp nhất.



Thông số kỹ thuật

Khoảng:
700 x 1000 x 600 mm
Chiều cao:
2730 mm
Cung cấp khí:
Pressure = 0,4 MPa
Khối lượng tải:
1000 kg
Chiều rộng:
1470 mm
Chiều Sâu:
2000 mm
Tự trọng:
1951 kg
Tốc độ di chuyển tối đa đầu đo:
519 mm/s (3-axis)
E0,MPE:
With SP25M: (1,7+4L/1000) µm;
With TP200: (1,9+4L/1000) µm;
With TP20: (2,2+4L/1000) µm;
L = measured length [mm]
3D Acceleration:
2309 mm/s2
