Máy Mach 3A 653
Mitutoyo
Liên hệ

Cho phép đặt hàng trước

Catalogue

Truyền động tốc độ cao lên đến tối đa 1.212mm / s

Máy đo tọa độ thẳng hàng Mach 3A 653, trục ngang CNC nhanh nhất thế giới với gia tốc vượt trội  (11.882mm / s2) và tốc độ đo (tại thời điểm tiếp xúc: 30mm / s) cũng như tốc độ truyền động. Hệ thống này góp phần giảm tổng chi phí như một hệ thống đo lường tự động, trong một dây chuyền hoặc tại một khía cạnh của dây chuyền nơi cần giảm thời gian đo và cũng có thể hoạt động như một máy chuyên dụng hoặc một hệ thống thay thế cho đồng hồ đo.

Thiết kế tiết kiệm không gian giúp lắp đặt trong dây chuyền sản xuất

Mach 3A 653 là máy đo tọa độ ngang được thiết kế để lắp đặt giữa các máy gia công. Thiết kế trục ngang cho phép hệ thống này sử dụng việc xử lý và định tuyến phôi giống như các máy gia công sử dụng.

Đảm bảo độ chính xác trong phạm vi nhiệt độ rộng (5 đến 40 ° C)

Tính năng bù nhiệt theo thời gian thực được áp dụng cho các phép đo và thiết lập điểm gốc đảm bảo độ chính xác tuyệt vời (được gọi là 20 ° C) trong phạm vi nhiệt độ rộng hơn nhiều so với CMM thông thường. Biểu đồ dưới đây cho thấy hiệu quả của chương trình.

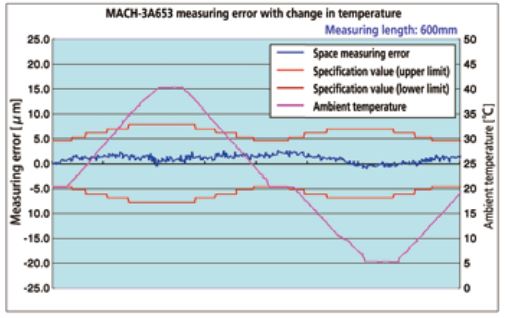

Khả năng bù nhiệt hiệu quả cao của MACH-3A 653

Cấu trúc tất cả trong một

Để tiết kiệm không gian, chống bụi và thích ứng với nhiều loại nhiệt độ được cải thiện hơn nữa, Mach 3A 653 sử dụng cấu trúc tất cả trong một. Hệ thống tích hợp thiết bị chính, bộ xử lý dữ liệu (PC) và màn hình vào một vị trí trên giá đỡ để tiết kiệm không gian và dễ lắp đặt. Ngoài ra, để cải thiện khả năng chống chịu với môi trường nhiệt độ và khả năng chống bụi, các thiết bị không phải màn hình được đặt trong tủ, trong đó bộ trao đổi nhiệt giữ cho nhiệt độ môi trường không đổi.

Model

MACH-3A 653

Order No.

360-412

Type

Horizontal Arm High Speed, In-line

Khoảng đo

X-23.62″ (600mm)

Y-19.68″ (500mm)

Z-11.02″ (280mm)

Độ phân giải

0.0000039″ (0.0001mm)

Phương pháp

Ổ đỡ cơ khí trên mỗi trục

Tốc độ đo tối đa

47.71”/s (1,212mm/s)

Gia tốc tối đa

1.21G (11,882mm/s2)

Khối lượng

3306lbs(1500kg)

Kích thước tổng quát

73.62x 50.39x 75.59in

1870x1280x1920mm

ISO

ISO-10360-2:2009 E0,MPE

SP25:

19-21°C (66.2-69.8°F) (2.2+3.5L/1000)μm

15-25°C (66.2-69.8°F) (2.5+4.2L/1000)μm

10-30°C (50.0-86.0°F) (2.9+5.0L/1000)μm

5-35°C (66.2-95.0°F) (3.2+5.7L/1000)μm

TP7:

19-21°C (66.2-69.8°F) (2.5+3.5L/1000)μm

15-25°C (66.2-69.8°F) (2.8+4.2L/1000)μm

10-30°C (50.0-86.0°F) (3.2+5.0L/1000)μm

5-35°C (66.2-95.0°F) (3.5+5.7L/1000)μm

ISO-10360-4 MPETHP/MPTTHP

SP25: 4.0μm/40sec

ISO-10360-5: 2010 PFTU,MPE

SP25: 2.2μm

TP7: 2.5μm

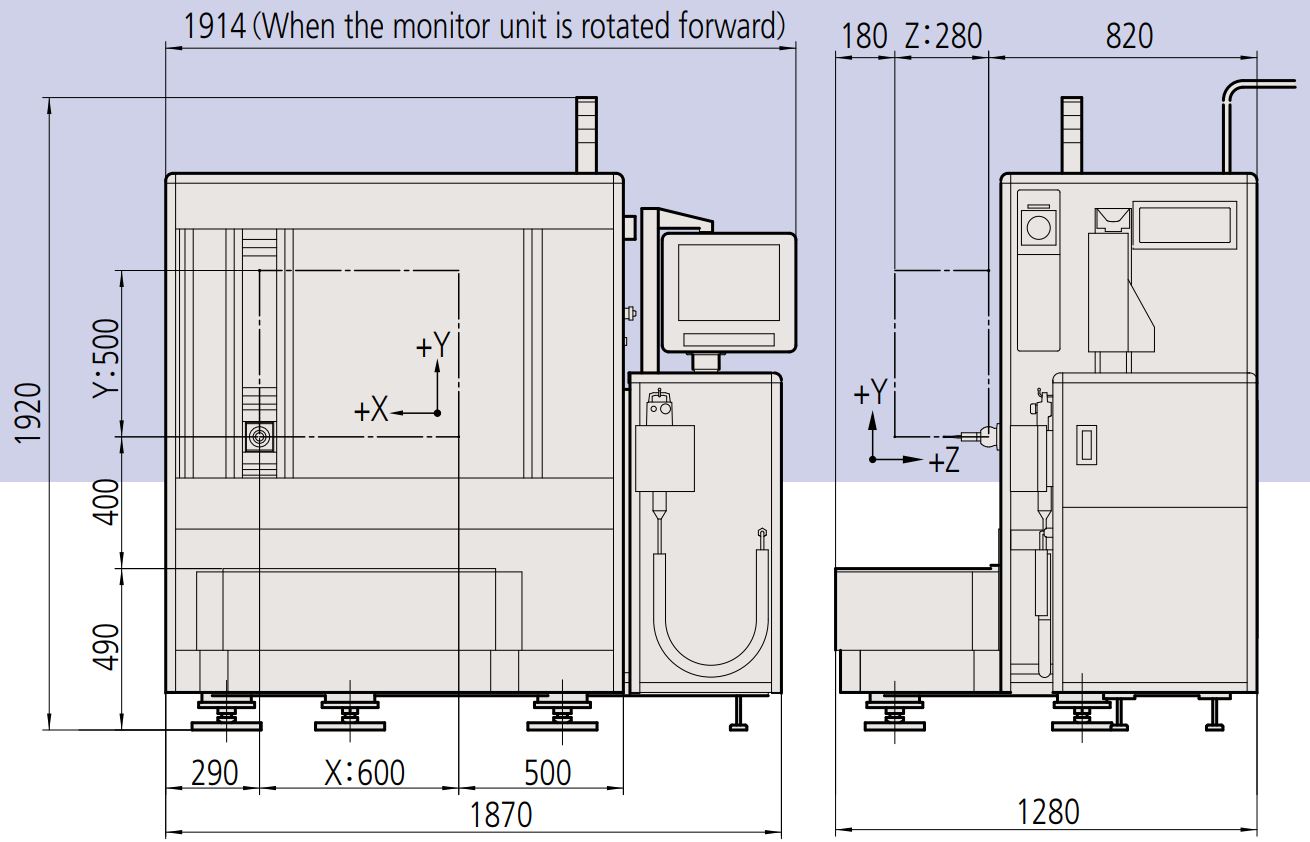

Kích thước tổng quát
