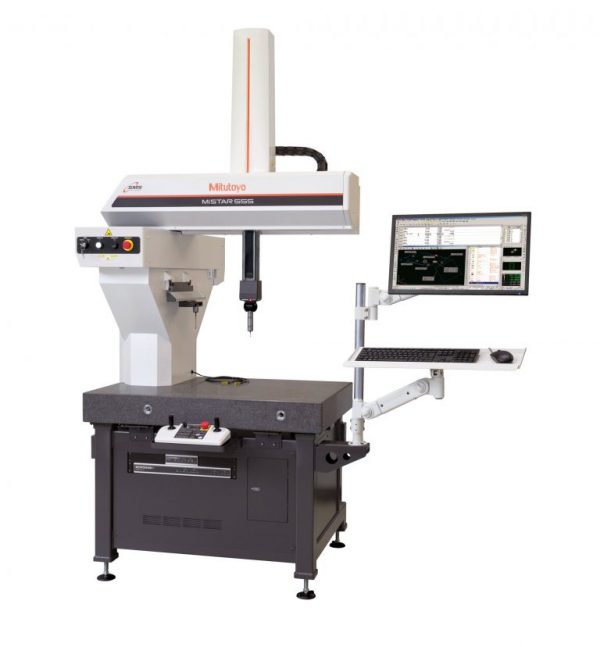

Máy MiSTAR 555
Mitutoyo
Liên hệ

Cho phép đặt hàng trước

Catalogue

Máy đo tọa độ chịu được môi trường cao, cho phép kiểm tra tại chỗ bên ngoài phòng đo

MiSTAR 555 đã đạt được phạm vi nhiệt độ đảm bảo chính xác từ 10 đến 40ºC nhờ sự kết hợp của các công nghệ như cấu trúc đối xứng, vật liệu đồng nhất và bù nhiệt độ.

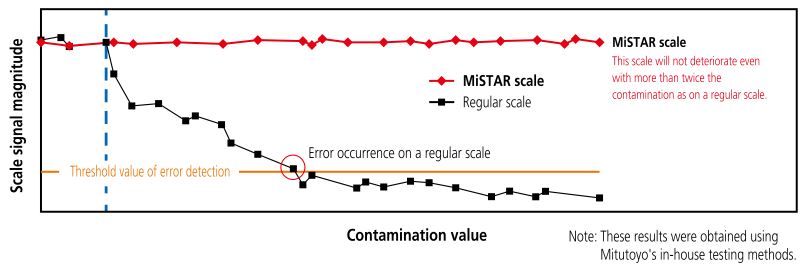

MiSTAR 555 đạt được khả năng chống nhiễm bẩn tốt hơn gấp 2 lần so với máy thông thường của Mitutoyo bằng cách áp dụng thang đo tuyệt đối mới được phát triển * có khả năng chống chịu cao với môi trường dây chuyền sản xuất đầy thách thức.
* Một thang đo cung cấp giá trị tuyệt đối cho mỗi điểm đo. Điều này giúp loại bỏ sự cần thiết của một hoạt động khởi tạo.

Sử dụng cấu trúc cánh tay ngang và cài đặt bộ điều khiển CMM và PC dưới bàn đo để tiết kiệm không gian lắp đặt. Điều này đã làm giảm lượng chân đế xuống khoảng 70% so với mô hình cầu di chuyển thông thường.

Thiết kế thân thiện với người dùng làm giảm khối lượng công việc của người vận hành

Việc áp dụng cấu trúc cánh tay ngang cung cấp một kiến trúc mở ba mặt, giúp giảm bớt đáng kể nhiệm vụ di chuyển phôi lên và ra khỏi bàn đo.

  • Được trang bị tiêu chuẩn với Trình khởi chạy nhanh cho phép hoạt động đơn giản và trực quan.

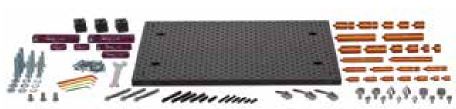

  • Việc sử dụng các công cụ kẹp và bộ thu pallet cho phép đo nhanh các phôi tương tự.

Thông số kỹ thuật

Khoảng đo X 22.4″ (570mm)
Y 19.6″ (500mm)
Z 19.6″ (500mm)
Sai số tối đa cho phép (ISO 10360-2: 2009)*2 64.4~71.6°F (18~22°C) (2.2 + 3.0L/1000)μm
50.0~86.0°F (10~30°C) (2.9 + 4.5L/1000)μm
50.0~104.0°F (10~40°C) (3.8 + 8.0L/1000)μm
Tốc độ di chuyển (3D) 606mm/s in CNC MODE
Tốc độ tăng cường (3D) 2695 mm/s2
Không gian bàn đo Khoảng cao 25.9″ (660mm)
Tải trọng tối đa 264.5 lbs. (120kg)
Cân nặng (bao gồm máy và bộ điều khiển 1,444 lbs. (655kg)

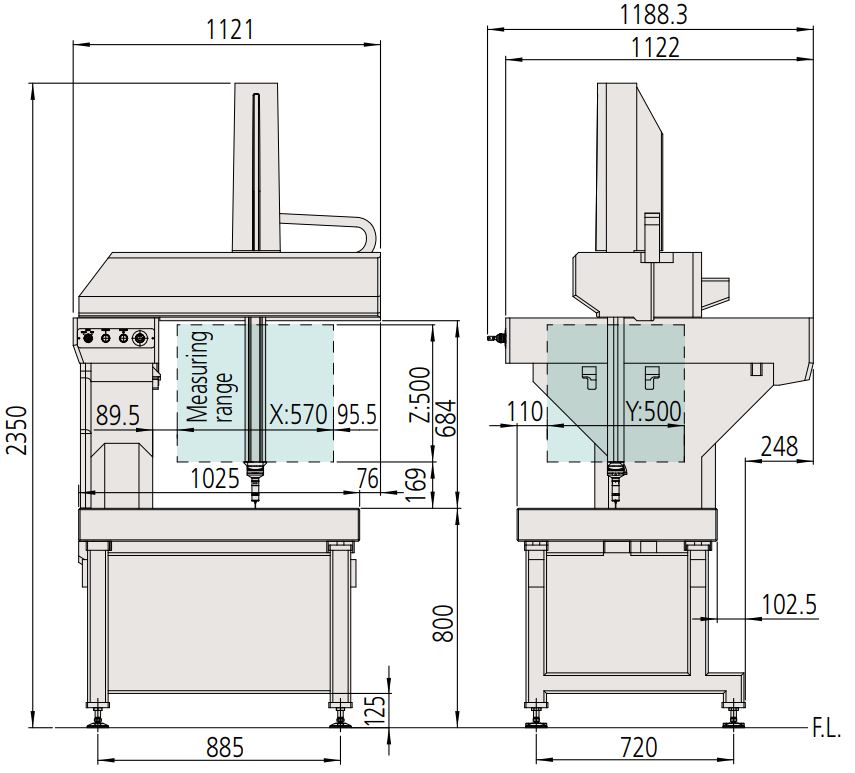

Kích thước tổng quát
