Máy đo tọa độ
STRATO-Apex
162012

STRATO-Apex 162012: Máy đo tọa độ CNC hiện đại đạt độ chính xác cao kết hợp với hoạt động tốc độ cao

Cải thiện độ cứng của máy

Tốc độ và độ chính xác cao trong phép đo được đảm bảo nhờ thiết kế lại thân máy đã cải thiện độ cứng của cấu trúc và bằng cơ chế dẫn hướng được làm lại

Bộ điều khiển hiệu suất cao được phát triển mới, tích hợp sẵn

Sử dụng hệ thống servo kỹ thuật số xử lý tất cả các vòng điều khiển cho vị trí, tốc độ và dòng điện dưới dạng tín hiệu kỹ thuật số.
Hệ thống servo kỹ thuật số cung cấp các lợi ích sau:
(1) Ít trôi hoặc hư hỏng theo thời gian
(2) Dải động rộng
(3) Dễ dàng thực hiện các loại thuật toán điều khiển khác nhau

Công nghệ đo lường quét

Đo quét hiệu suất cao đã đạt được thông qua việc cải thiện độ cứng của cấu trúc và tích hợp công nghệ bù mới được phát triển
Lỗi thăm dò quét tối đa cho phép: MPETHP = 1,3 μm (STRATO-Apex 574)
Thời gian kiểm tra quét tối đa cho phép MPTtHP = 40 giây (STRATO-Apex 574)
(xem Dòng FALCIO hiện có: MPETHP = 2,2 μm)
MPTtHP = 110 giây)
* Đầu dò được sử dụng: SP25M

Giảm thiểu sinh nhiệt bên trong

Bộ điều khiển được đặt bên ngoài thiết bị chính, do đó loại bỏ ảnh hưởng của nhiệt tạo ra trên thiết bị chính. Bố cục nhỏ gọn, dẫn đến một dấu chân nhỏ, ngay cả với bộ điều khiển được đặt bên ngoài.

Thước kính độ chính xác siêu cao

• Thước kính có độ chính xác cực cao thực tế không có hiện tượng giãn nở nhiệt (hệ số giãn nở tuyến tính 0,01 × 10-6 / ° C) được kết hợp với bộ mã hóa tuyến tính phản xạ hiệu suất cao với độ phân giải 2/100 μm để tạo ra siêu đơn vị đo độ chính xác cao được cài đặt trên mỗi trục của STRATO-Apex. Về cơ bản, đây là đơn vị được sử dụng trong Dòng máy đo tọa độ CNC độ chính xác cực cao LEGEX. (Áp dụng cho Dòng STRATO-Apex 700/900).
• Một phương pháp bảo mật duy nhất được sử dụng cho các thang đo sẽ giảm thiểu lỗi trễ có thể gây ra do sự khác biệt về hệ số giãn nở tuyến tính giữa mặt phẳng lắp đặt và thang đo.

Bộ giảm rung được bao gồm như một phụ kiện tiêu chuẩn

Độ rung của sàn nơi thiết bị được lắp đặt hiển thị dưới dạng các biến thể giá trị đo lường. Dòng STRATO-Apex được trang bị bộ giảm rung sử dụng lò xo không khí tự động cân bằng. Bộ giảm rung không chỉ ngăn chặn các rung động sàn truyền đến bộ phận chính, mà còn có chức năng sử dụng cảm biến để phát hiện những thay đổi tải do chuyển động của các trục riêng lẻ và vị trí của phôi và nhanh chóng khôi phục bộ phận chính về hướng ngang .

Thông số kỹ thuật

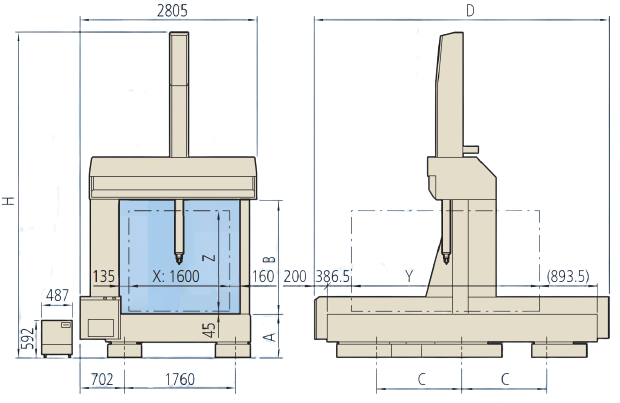

Kích thước
